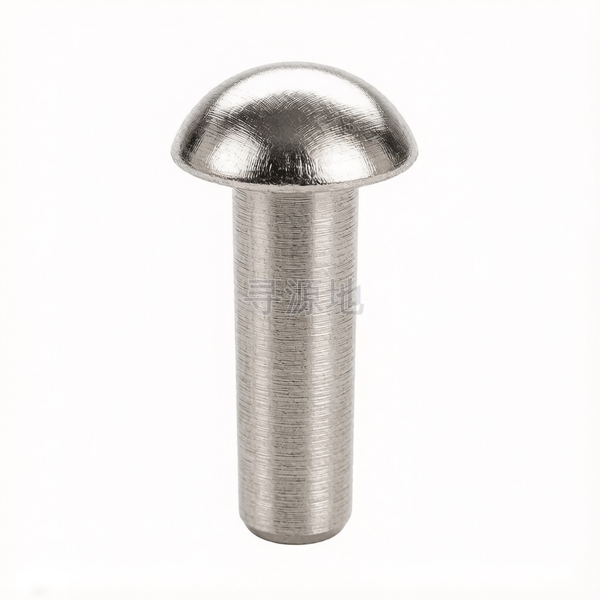

BS 4620-1-1970

米制冷锻圆头铆钉表1

Metric cold forged snap head rivets-Table 1

本标准已废止，现行替代版本为：BS 4620-1-1998

国标 GB	国际 ISO	德标 DIN	英标 BS
GB/T 119	ISO 2338	DIN 7	BS 4620-1-1970

螺纹尺寸 d		Φ1	Φ1.2	Φ1.6	Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12	Φ14	Φ16
k	头部厚度最大值	0.8	0.9	1.2	1.44	1.74	2.04	2.39	2.69	3.29	3.95	4.55	5.15	6.42	7.62	8.82	10.02
k	头部厚度最小值	0.6	0.7	1	1.2	1.5	1.8	2.1	2.4	3	3.6	4.2	4.8	6	7.2	8.4	9.6
dk	头部外径最大值	2	2.3	3	3.74	4.64	5.54	6.39	7.29	9.09	10.85	12.65	14.35	18.42	21.42	25.42	28.42
dk	头部外径最小值	1.6	1.9	2.6	3.26	4.16	5.06	5.81	6.71	8.51	10.15	11.95	13.65	17.58	20.58	24.58	27.58
d	大径最大值	1.07	1.27	1.67	2.07	2.57	3.07	3.59	4.09	5.09	6.09	7.11	8.11	10.11	12.14	14.14	16.14
d	大径最小值	0.93	1.13	1.53	1.93	2.43	2.93	3.41	3.91	4.91	5.91	6.89	7.89	9.89	11.86	13.86	15.86

该标准（BS 4620-1-1970）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)

推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：68

所属工业领域：钣金/汽车/航空

核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳

主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接

典型应用节点：

机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴

产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)

常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338

推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨

全流程工序步骤：

冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
