英标平台标准档案编号：BJT-BS-450-5-244F
已被 BS 450-5-2017 替代
替代新版：BS 450-5-2017→
BS 450-5-1958

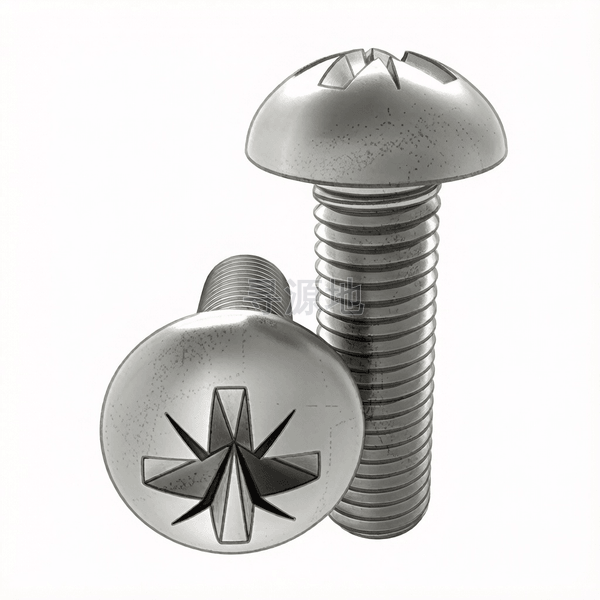

米字槽盘头螺钉 表5
Cross recessed pan Head Screws-Table 5
本标准已废止，现行替代版本为：BS 450-5-2017
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | BS 450-5-1958 |
螺纹尺寸 d | 1/2 | 1/4 | 1/8 | 3/8 | 3/16 | 5/16 | 7/16 | 7/32 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | 40 | — | — | — | — | 28 |
| k | 头部厚度 最大值 | 0.348 | 0.175 | 0.089 | 0.261 | 0.133 | 0.218 | 0.304 | 0.151 |
| k | 头部厚度 最小值 | 0.327 | 0.162 | 0.079 | 0.244 | 0.122 | 0.203 | 0.286 | 0.139 |
| dk | 头部外径 最大值 | 0.987 | 0.492 | 0.245 | 0.74 | 0.373 | 0.615 | 0.863 | 0.425 |
| dk | 头部外径 最小值 | 0.958 | 0.473 | 0.231 | 0.716 | 0.357 | 0.594 | 0.838 | 0.407 |
| t | max | 0.274 | 0.16 | 0.084 | 0.23 | 0.122 | 0.191 | 0.252 | 0.135 |
| t | min | 0.256 | 0.142 | 0.066 | 0.212 | 0.104 | 0.173 | 0.234 | 0.117 |
| M | 参数值 | 0.413 | 0.266 | 0.146 | 0.371 | 0.184 | 0.333 | 0.392 | 0.242 |
| No. | 参数值 | 4 | 3 | 2 | 4 | 2 | 4 | 4 | 3 |
该标准（BS 450-5-1958）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
