英标平台标准档案编号：BJT-BS-450-3-152C
现行有效
BS 450-3-2017

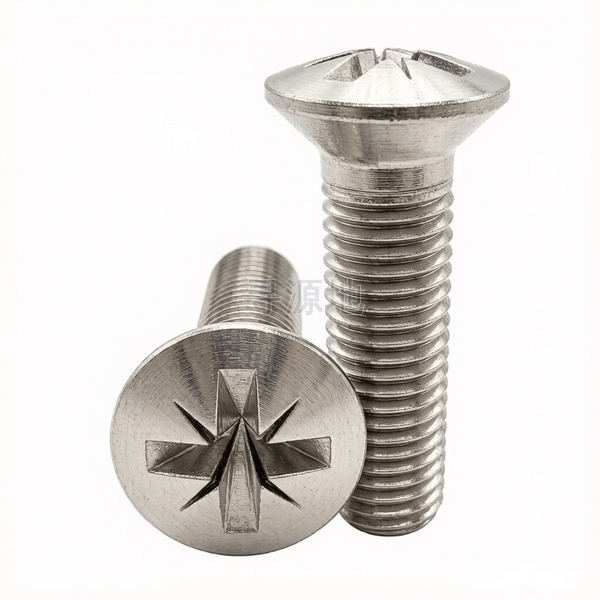

90°米字槽半沉头螺钉 表3
Cross recessed 90° oval countersunk flat head screws-Table 3
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | ASME B18.6.3 | BS 450-3-2017 |
螺纹尺寸 d | 1/4 | 1/8 | 3/8 | 3/16 | 5/16 | |
|---|---|---|---|---|---|---|
| P | 螺距 | — | 40 | — | — | — |
| k | 头部厚度 最大值 | 0.113 | 0.056 | 0.169 | 0.084 | 0.141 |
| dk | 头部外径 最大值 | 0.438 | 0.219 | 0.656 | 0.328 | 0.547 |
| dk | 头部外径 最小值 | 0.412 | 0.201 | 0.624 | 0.307 | 0.518 |
| t | max | 0.169 | 0.092 | 0.254 | 0.137 | 0.199 |
| t | min | 0.151 | 0.076 | 0.236 | 0.119 | 0.181 |
| f | 参数值 | 0.061 | 0.026 | 0.08 | 0.04 | 0.068 |
| M | 参数值 | 0.275 | 0.123 | 0.394 | 0.197 | 0.341 |
| No. | 参数值 | 3 | 1 | 4 | 2 | 4 |
该标准（BS 450-3-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
