英标平台标准档案编号：BJT-BS-4464-3-3991
已被 BS 4464-3-2017 替代
替代新版：BS 4464-3-2017→
BS 4464-3-2012

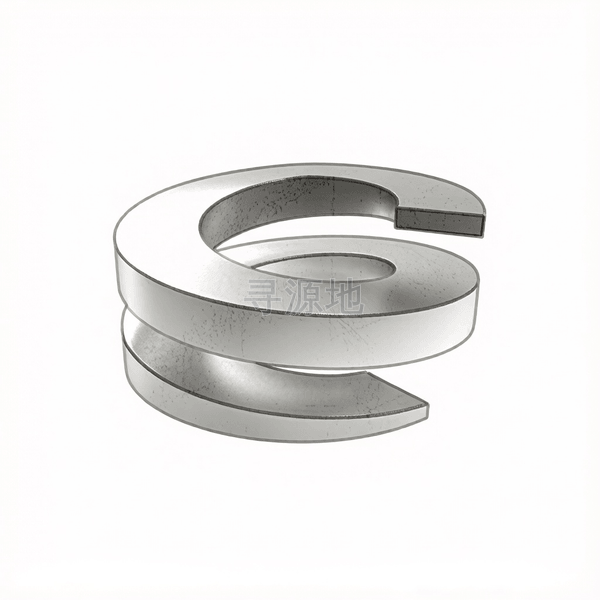

D型米制双层弹簧垫圈表3
Type D metric series double coil rectangular section spring washers Table 3
本标准已废止，现行替代版本为：BS 4464-3-2017
前往新版标准→
| 国标 GB | 德标 DIN | 英标 BS |
|---|---|---|
| GB/T 93 | DIN 127B | BS 4464-3-2012 |
螺纹尺寸 d | Φ2 | Φ2.2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ48 | Φ56 | Φ64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 1 | 1.1 | 1.3 | 1.3 | 1.7 | 1.7 | 2.1 | 3.15 | 3.15 | 3.7 | 3.7 | 5.2 | 5.2 | 5.2 | 5.2 | 6.2 | 6.75 | 7.25 | 8.25 | 8.25 | 10.25 | 10.25 | 10.25 | 10.25 | 12.25 | 12.25 |
| b | min | 0.8 | 0.9 | 1.1 | 1.1 | 1.5 | 1.5 | 1.9 | 2.85 | 2.85 | 3.3 | 3.3 | 4.8 | 4.8 | 4.8 | 4.8 | 5.8 | 6.25 | 6.75 | 7.75 | 7.75 | 9.75 | 9.75 | 9.75 | 9.75 | 11.75 | 11.75 |
| h | max | 0.55 | 0.65 | 0.8 | 0.9 | 0.9 | 0.9 | 1 | 1.1 | 1.3 | 1.3 | 1.7 | 1.7 | 2.1 | 2.1 | 2.1 | 2.6 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 4.7 | 4.7 | 4.7 | 4.7 |
| h | min | 0.45 | 0.55 | 0.6 | 0.7 | 0.7 | 0.7 | 0.8 | 0.9 | 1.1 | 1.1 | 1.5 | 1.5 | 1.9 | 1.9 | 1.9 | 2.4 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 4.3 | 4.3 | 4.3 | 4.3 |
| H | 高度/厚度 | 2.5 | 3 | 3.5 | 4 | 4 | 4 | 4.5 | 5 | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 12.5 | 16.25 | 16.25 | 16.25 | 16.25 | 16.25 | 16.25 | 22.5 | 22.5 | 22.5 | 22.5 |
| dc | 法兰外径 最大值 | 4.4 | 4.8 | 5.5 | 6.2 | 7.5 | 8 | 9.8 | 12.9 | 15.1 | 18.2 | 20.2 | 25.4 | 27.4 | 29.4 | 31.9 | 35.9 | 39.4 | 44 | 49.5 | 52.5 | 60.5 | 63.5 | 66.5 | 72.5 | 84.5 | 94.5 |
| d | 大径 最大值 | 2.4 | 2.6 | 2.9 | 3.6 | 4.1 | 4.6 | 5.6 | 6.6 | 8.8 | 10.8 | 12.8 | 15 | 17 | 19 | 21.5 | 23.5 | 26 | 29.5 | 33 | 36 | 40 | 43 | 46 | 52 | 60 | 70 |
| d | 大径 最小值 | 2.1 | 2.3 | 2.6 | 3.3 | 3.8 | 4.3 | 5.3 | 6.3 | 8.4 | 10.4 | 12.4 | 14.5 | 16.5 | 18.5 | 20.8 | 22.8 | 25 | 28 | 31.5 | 34.5 | 38 | 41 | 44 | 50 | 58 | 67 |
该标准（BS 4464-3-2012）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
