英标平台标准档案编号：BJT-BS-4464-2-8809
已被 BS 4464-2-2017 替代
替代新版：BS 4464-2-2017→
BS 4464-2-1969

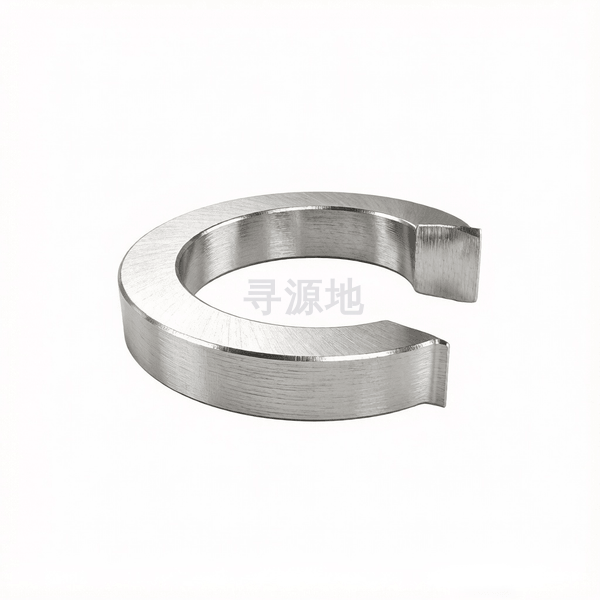

BP型米制弹簧垫圈表2
Type BP metric series single coil rectangular section spring washers Table 2
本标准已废止，现行替代版本为：BS 4464-2-2017
前往新版标准→
| 国标 GB | 德标 DIN | 英标 BS |
|---|---|---|
| GB/T 93 | DIN 127B | BS 4464-2-1969 |
螺纹尺寸 d | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | Φ60 | Φ64 | Φ68 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 1.4 | 1.6 | 1.9 | 2.65 | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | 7.25 | 8.25 | 10.25 | 10.25 | 10.25 | 12.25 | 12.25 | 12.25 | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 |
| b | min | 1.2 | 1.4 | 1.7 | 2.35 | 2.85 | 3.3 | 3.8 | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6.75 | 6.75 | 7.75 | 9.75 | 9.75 | 9.75 | 11.75 | 11.75 | 11.75 | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 |
| h | max | 0.9 | 1 | 1.3 | 1.7 | 2.1 | 2.35 | 2.65 | 3.15 | 3.7 | 3.7 | 4.2 | 4.2 | 5.2 | 5.2 | 6.25 | 6.25 | 6.25 | 6.25 | 7.25 | 7.25 | 7.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 |
| h | min | 0.7 | 0.8 | 1.1 | 1.5 | 1.9 | 2.05 | 2.35 | 2.85 | 3.3 | 3.3 | 3.8 | 3.8 | 4.8 | 4.8 | 5.75 | 5.75 | 5.75 | 5.75 | 6.75 | 6.75 | 6.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 |
| h | max | 2.05 | 2.25 | 2.85 | 3.75 | 4.75 | 5.15 | 5.95 | 6.95 | 7.95 | 7.95 | 8.95 | 8.95 | 11.15 | 11.15 | 13.75 | 13.75 | 13.75 | 13.75 | 15.75 | 15.75 | 15.75 | 18.15 | 18.15 | 18.15 | 18.15 | 18.15 |
| h | min | 1.75 | 1.95 | 2.55 | 3.45 | 4.45 | 4.85 | 5.65 | 6.65 | 7.65 | 7.65 | 8.65 | 8.65 | 10.85 | 10.85 | 13.45 | 13.45 | 13.45 | 13.45 | 15.45 | 15.45 | 15.45 | 17.85 | 17.85 | 17.85 | 17.85 | 17.85 |
| dc | 法兰外径 最大值 | 6.6 | 7.55 | 9.15 | 11.7 | 14.85 | 18 | 21 | 24.1 | 27.3 | 29.4 | 33.5 | 35.7 | 39.8 | 43 | 48 | 55.1 | 58.1 | 61.3 | 68.3 | 71.3 | 74.5 | 82.6 | 86.6 | 90.8 | 93.8 | 99 |
| d | 大径 最大值 | 3.8 | 4.35 | 5.35 | 6.4 | 8.55 | 10.6 | 12.6 | 14.7 | 16.9 | 19 | 21.1 | 23.3 | 25.3 | 28.5 | 31.5 | 34.6 | 37.6 | 40.8 | 43.8 | 46.8 | 50 | 54.1 | 58.1 | 62.3 | 66.3 | 70.5 |
| d | 大径 最小值 | 3.6 | 4.1 | 5.1 | 6.1 | 8.2 | 10.2 | 12.2 | 14.2 | 16.3 | 18.3 | 20.3 | 22.4 | 24.4 | 27.5 | 30.5 | 33.5 | 36.5 | 39.6 | 42.6 | 45.6 | 48.8 | 52.8 | 56.8 | 60.9 | 64.9 | 69 |
该标准（BS 4464-2-1969）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
