BS 4464-1-2012

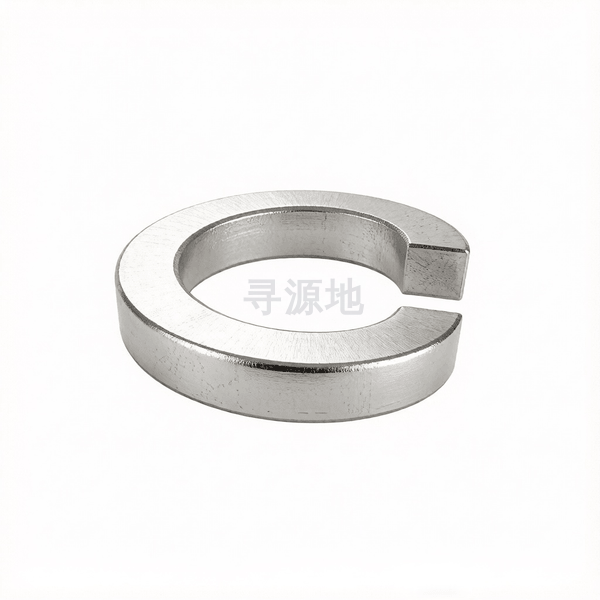

A型米制弹簧垫圈表1

Type A metric series single coil square section spring washers Table 1

本标准已废止，现行替代版本为：BS 4464-1-2017

国标 GB	德标 DIN	英标 BS
GB/T 93	DIN 127B	BS 4464-1-2012

螺纹尺寸 d		Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45	Φ48
b	max	1.1	1.1	1.3	1.6	1.6	2.1	2.65	2.65	3.2	3.7	3.7	4.7	4.7	5.2	5.2	6.2	6.2	7.25	7.25	8.25	8.25	8.25
b	min	0.9	0.9	1.1	1.4	1.4	1.9	2.35	2.35	2.8	3.3	3.3	4.3	4.3	4.8	4.8	5.8	5.8	6.75	6.75	7.75	7.75	7.75
h	max	1.1	1.1	1.3	1.6	1.6	2.1	2.65	2.65	3.2	3.7	3.7	4.7	4.7	5.2	5.2	6.2	6.2	7.25	7.25	8.25	8.25	8.25
h	min	0.9	0.9	1.1	1.4	1.4	1.9	2.35	2.35	2.8	3.3	3.3	4.3	4.3	4.8	4.8	5.8	5.8	6.75	6.75	7.75	7.75	7.75
h	max	2.15	2.15	2.55	3.15	3.15	4.15	5.15	5.15	6.15	7.15	7.15	9.15	9.15	10.15	10.15	12.15	12.15	14.15	14.15	16.15	16.15	16.15
h	min	1.85	1.85	2.25	2.85	2.85	3.85	4.85	4.85	5.85	6.85	6.85	8.85	8.85	9.85	9.85	11.85	11.85	13.85	13.85	15.85	15.85	15.85
dc	法兰外径最大值	5.5	6	6.95	8.55	9.6	12.75	15.9	17.9	21.1	24.3	26.4	30.5	32.7	35.7	38.9	43.9	47	52.1	55.3	60.3	63.3	66.5
d	大径最大值	3.3	3.8	4.35	5.35	6.4	8.55	10.6	12.6	14.7	16.9	19	21.1	23.3	25.3	28.5	31.5	34.6	37.6	40.8	43.8	46.8	50
d	大径最小值	3.1	3.6	4.1	5.1	6.1	8.2	10.2	12.2	14.2	16.3	18.3	20.3	22.4	24.4	27.5	30.5	33.5	36.5	39.6	42.6	45.6	48.8

该标准（BS 4464-1-2012）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准弹性级

推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：78

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退

产品等级（精度）：标准弹性级

常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)

推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

全流程工序步骤：

扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
