英标平台标准档案编号：BJT-BS-4439-1644
已被 BS 4439-2017 替代
替代新版：BS 4439-2017→
BS 4439-2012

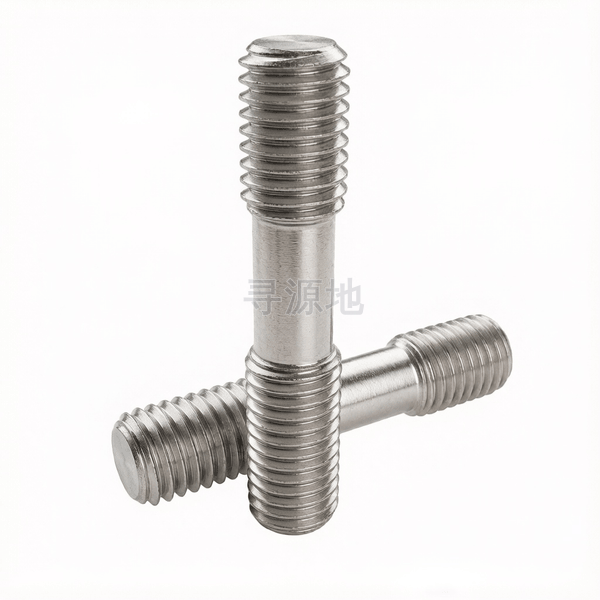

米制双头细杆螺栓(b1=d)
Metric fine rod double end studs(b1=d)
本标准已废止，现行替代版本为：BS 4439-2017
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | BS 4439-2012 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 |
| b1 | max | 3.4 | 4.5 | 5.5 | 6.5 | 8.6 | 10.6 | 12.7 | 14.7 | 16.7 | 18.7 | 20.8 | 22.8 | 24.8 | 27.8 | 30.8 | 34 | 37 | 40 |
| b1 | min | 2.6 | 3.5 | 4.5 | 5.5 | 7.4 | 9.4 | 11.3 | 13.3 | 15.3 | 17.3 | 19.2 | 21.2 | 23.2 | 26.2 | 29.2 | 32 | 35 | 38 |
| ds | max | 2.435 | 3.197 | 4.079 | 4.844 | 6.542 | 8.244 | 9.948 | 11.646 | 13.646 | 15.039 | 17.039 | 19.039 | 20.444 | 23.444 | 25.838 | 28.838 | 31.233 | 34.233 |
| ds | min | 2.351 | 3.091 | 3.961 | 4.701 | 6.377 | 8.051 | 9.727 | 11.402 | 13.402 | 14.753 | 16.753 | 18.753 | 20.103 | 23.103 | 25.454 | 28.454 | 30.805 | 33.805 |
| L1 | min | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 |
该标准（BS 4439-2012）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
