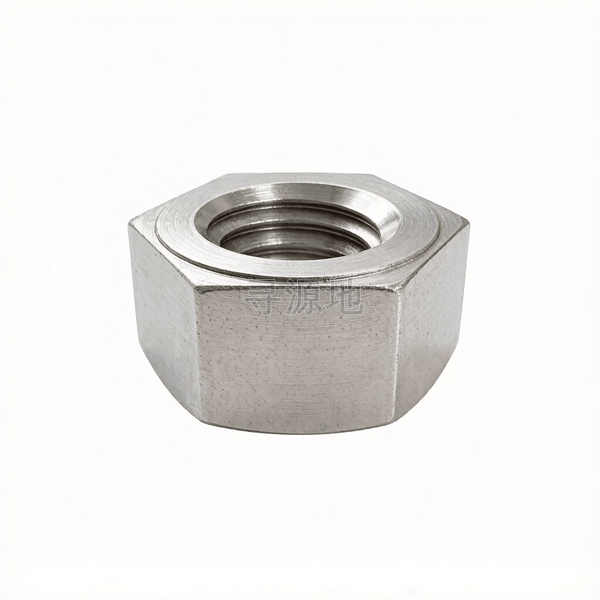

BS 4395-2-2004

米制高强度摩擦用单倒角六角螺母-垫圈面表8

Metric hexagon nuts-washer faced for high strength friction-Table 8

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 6172.1	ISO 4035	DIN 439	ASME B18.2.2	BS 4395-2-2004

螺纹尺寸 d		M16	M20	M22	M24	M27	M30	M33
P	螺距	2	2.5	2.5	3	3	3.5	3.5
h	max	0.4	0.4	0.4	0.5	0.5	0.5	0.5
s	对边宽度最大值	27	32	36	41	46	50	55
s	对边宽度最小值	26.16	31	35	40	45	49	53.8
e	max	31.2	36.9	41.6	47.3	53.1	57.7	63.5
e	对角宽最小值	29.3	35.03	39.55	45.2	50.85	55.37	60.79
k	头部厚度最大值	15.55	18.55	19.65	22.65	24.65	26.65	29.65
k	头部厚度最小值	14.45	17.45	18.35	21.35	23.35	25.35	28.35
dw	max	27	32	36	41	46	50	55
dw	min	24.91	29.75	33.75	38.75	43.75	47.75	52.55

该标准（BS 4395-2-2004）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级 (6H)

推荐性能等级04级; 05级; A2-035

表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：80

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：04级; 05级; A2-035

对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2

推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗

全流程工序步骤：

低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
