BS 4395-1-2004

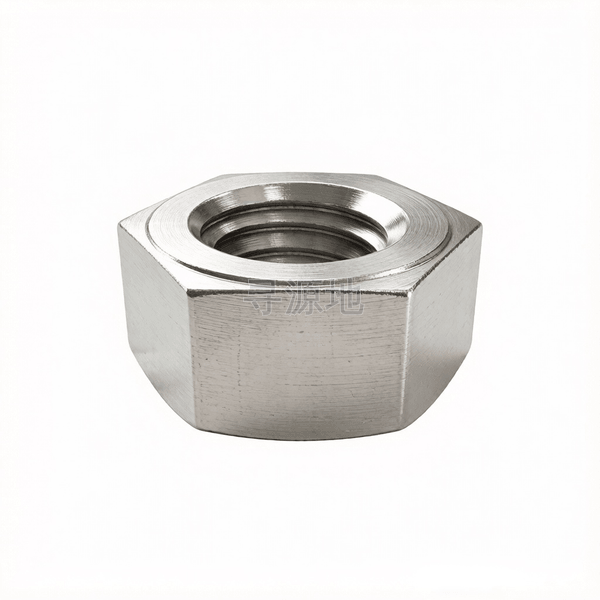

钢结构用高强度单倒角六角螺母

High-strength structural bolting assemblies for preloading-Hex nut-washer faced

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 6172.1	ISO 4035	DIN 439	ASME B18.2.2	BS 4395-1-2004

螺纹尺寸 d		M12	M16	M20	M22	M24	M27	M30	M36
P	螺距	1.75	2	2.5	2.5	3	3	3.5	4
s	对边宽度最大值	22	27	32	36	41	46	50	60
s	对边宽度最小值	21.16	26.16	31	35	40	45	49	58.8
e	对角宽最小值	23.7	29.3	35.03	39.55	45.2	50.85	55.37	66.44
k	头部厚度最大值	11.55	15.55	18.55	19.65	22.65	24.65	26.65	31.8
k	头部厚度最小值	10.45	14.45	17.45	18.35	21.35	23.35	25.35	30.2
dw	min	19.91	24.91	29.75	33.75	38.75	43.75	47.75	57.75

该标准（BS 4395-1-2004）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级 (6H)

推荐性能等级04级; 05级; A2-035

表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：80

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：04级; 05级; A2-035

对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2

推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗

全流程工序步骤：

低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
