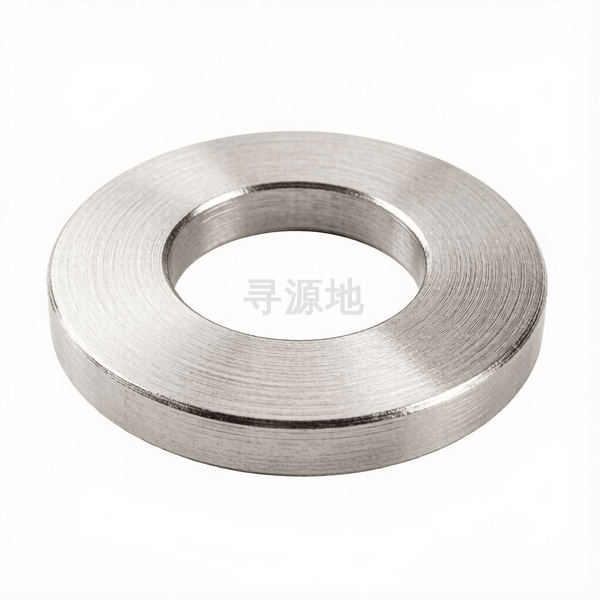

米制F型粗制大垫圈表4
Type F metric plain washers Table 4
本标准已废止，现行替代版本为：BS 4320-4-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 英标 BS |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | BS 4320-4-1998 |
螺纹尺寸 d | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1.9 | 2.3 | 2.8 | 2.8 | 3.6 | 3.6 | 3.6 | 3.6 | 4.6 | 4.6 | 4.6 | 6 | 6 | 7 |
| h | min | 1.3 | 1.7 | 2.2 | 2.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3.4 | 3.4 | 3.4 | 4 | 4 | 5 |
| dc | 法兰外径 最大值 | 21 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 77 |
| dc | 法兰外径 最小值 | 20.2 | 23.2 | 27.2 | 29.2 | 32.8 | 35.8 | 37.8 | 42.8 | 48.8 | 54.5 | 58.5 | 64.5 | 70.5 | 75.5 |
| d | 大径 最大值 | 9.4 | 11.5 | 14.5 | 16.5 | 18.5 | 20.6 | 22.6 | 24.6 | 26.6 | 30.6 | 33.8 | 36.8 | 39.8 | 42.8 |
| d | 大径 最小值 | 9 | 11 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 30 | 33 | 36 | 39 | 42 |
该标准（BS 4320-4-1998）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
