英标平台标准档案编号：BJT-BS-4190-11-FEA0
已被 BS 4190-11-2014 替代
替代新版：BS 4190-11-2014→
BS 4190-11-2001

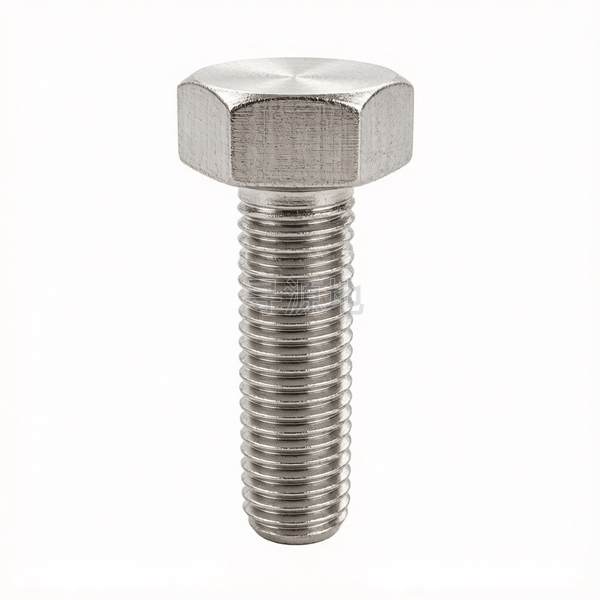

米字全螺纹六角头螺钉 表11
Hexagon head screws
本标准已废止，现行替代版本为：BS 4190-11-2014
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | BS 4190-11-2001 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M68 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 |
| s | 对边宽度 最大值 | 10 | 13 | 17 | 19 | 24 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| s | 对边宽度 最小值 | 9.64 | 12.57 | 16.57 | 18.48 | 23.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.8 | 68.8 | 73.8 | 78.8 | 83.6 | 88.6 | 93.6 | 98.6 |
| e | 对角宽 最小值 | 10.89 | 14.2 | 18.72 | 20.88 | 26.17 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 72.09 | 77.74 | 83.39 | 89.04 | 94.47 | 100.12 | 105.77 | 111.42 |
| k | 头部厚度 最大值 | 4.24 | 5.74 | 7.29 | 8.29 | 10.29 | 13.35 | 14.35 | 15.35 | 17.35 | 19.42 | 21.42 | 23.42 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | 35.5 | 38.5 | 40.5 | 43.5 |
| k | 头部厚度 最小值 | 3.76 | 5.26 | 6.71 | 7.71 | 9.71 | 12.65 | 13.65 | 14.65 | 16.65 | 18.58 | 20.58 | 22.58 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | 34.5 | 37.5 | 39.5 | 42.5 |
| r | 过渡圆角 最大值 | 0.4 | 0.8 | 0.8 | 1.25 | 1.25 | 1.78 | 1.78 | 1.78 | 2.28 | 2.28 | 2.28 | 2.7 | 2.7 | 2.8 | 3.3 | 3.8 | 4.7 | 4.9 | 4.9 | 4.9 | 4.9 |
| r | 过渡圆角 最小值 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 | 2 | 2 |
该标准（BS 4190-11-2001）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
