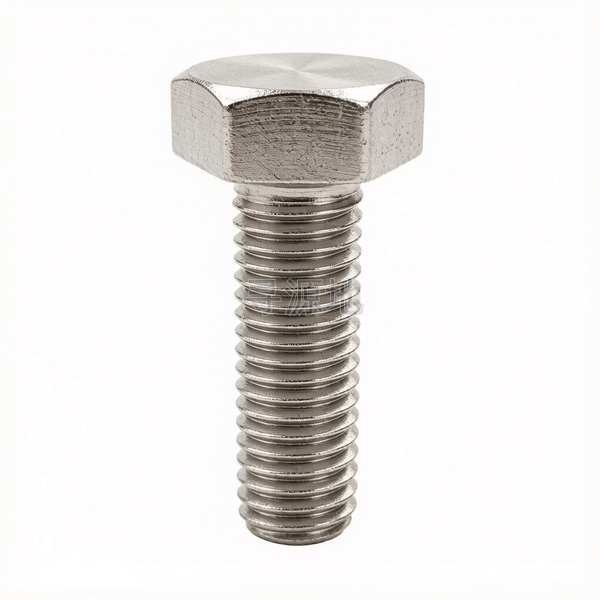

米制全螺纹六角头螺栓 表10
Hexagon head bolts-full thread
本标准已废止，现行替代版本为：BS 4190-10-2014
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | BS 4190-10-2001 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M68 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| s | 对边宽度 最小值 | 7.64 | 9.64 | 12.57 | 16.57 | 18.48 | 23.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.8 | 68.8 | 73.8 | 78.8 | 83.6 | 88.6 | 93.6 | 98.6 |
| e | 对角宽 最小值 | 8.63 | 10.89 | 14.2 | 18.72 | 20.88 | 26.17 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 72.09 | 77.74 | 83.39 | 89.04 | 94.47 | 100.12 | 105.77 | 111.42 |
| k | 头部厚度 最大值 | 3.875 | 4.375 | 5.875 | 7.45 | 8.45 | 10.45 | 13.9 | 14.9 | 15.9 | 17.9 | 20.05 | 22.05 | 24.05 | 26.05 | 27.05 | 29.05 | 31.05 | 34.25 | 36.25 | 39.25 | 41.25 | 44.25 |
| k | 头部厚度 最小值 | 3.125 | 3.625 | 5.125 | 6.55 | 7.55 | 9.55 | 12.1 | 13.1 | 14.1 | 16.1 | 17.95 | 19.95 | 21.95 | 23.95 | 24.95 | 26.95 | 28.95 | 31.75 | 33.75 | 36.75 | 38.75 | 41.75 |
| r | 过渡圆角 最大值 | 0.35 | 0.4 | 0.8 | 0.8 | 1.25 | 1.25 | 1.78 | 1.78 | 1.78 | 2.28 | 2.28 | 2.28 | 2.7 | 2.7 | 2.8 | 3.3 | 3.8 | 4.7 | 4.9 | 4.9 | 4.9 | 4.9 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
工程机械底座固定、通用机电设备组装、压力管道对夹法兰连接、钢构紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤24mm且l≤10d/150mm); B级 (大规格/长规格)
常用材料与性能等级：4.8; 8.8; 10.9; 12.9; A2-70; A4-70
对应国际/德标：GB/T 5783; DIN 933; ISO 4017; ASME B18.2.1
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;氧化发黑;本色酸洗
全流程工序步骤：
盘条退火软化 → 酸洗磷化 → 冷拔抽线 → 冷镦下料成型六角头 → 切六角飞边 → 滚丝机全螺纹搓丝 → 调质热处理网带炉淬火回火 → 表面电镀/热浸锌/达克罗 → 去氢烘烤 → 通止规螺纹检验 → 称重装箱
