BS 4185-1-1-2012

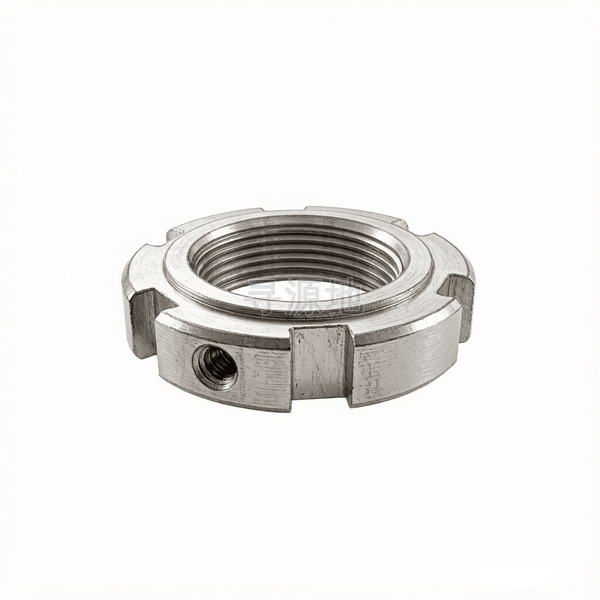

米制细牙圆螺母表1

Metric slotted round nuts-Table 1

本标准已废止，现行替代版本为：BS 4185-1-1-2017

前往新版标准→

按此标准匹配源头工厂与产地 →理论重量与成本测算发布此标准采购需求

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 6170	ISO 4032	DIN 934	ASME B18.2.2	BS 4185-1-1-2012

螺纹尺寸 d		M10	M12	M15	M17	M20	M22	M25	M28	M30	M32	M35	M40	M45	M50	M55	M60	M65	M70	M75	M80	M85	M90	M95	M100	M105	M110	M115	M120	M125
P	螺距	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2	2	2	2	2
h	max	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8
h	min	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
k	头部厚度最大值	9	9	9	9	9	11	11	11	11	11	13	13	13	13	13	13	16	16	16	16	16	16	16	16	19	19	19	19	19
k	头部厚度最小值	8.91	8.91	8.91	8.91	8.91	10.89	10.89	10.89	10.89	10.89	12.89	12.89	12.89	12.89	12.89	12.89	15.89	15.89	15.89	15.89	15.89	15.89	15.89	15.89	18.87	18.87	18.87	18.87	18.87
dk	头部外径最大值	25	30	32	35	38	40	45	50	50	55	55	60	70	75	80	90	90	100	110	110	125	125	140	140	160	160	170	170	170
dk	头部外径最小值	24.48	29.48	31.38	34.38	37.38	39.38	44.38	49.38	49.38	54.26	54.26	59.26	69.26	74.26	79.26	89.13	89.13	99.13	109.13	109.13	124	124	139	139	159	159	169	169	169
t	max	3.8	3.8	3.8	3.8	3.8	3.8	3.8	3.8	3.8	3.8	3.8	3.8	4.3	4.3	4.3	4.3	4.3	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8
t	min	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4	4	4	4	4	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
d0	参数值	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	5.2	5.2	5.2	5.2	5.2	5.2	5.2	7	7	7	7	7	7	7	7	7	7	7	7
d1	max	14.3	18.3	21.3	23.3	26.3	28.3	33.3	35.3	38.3	40.3	45.3	50.3	55.3	62.3	67.3	72.3	79.3	85.3	90.3	95.3	103.3	108.3	113.3	118.3	125.3	130.3	135.3	142.3	147.3
d1	min	14	18	21	23	26	28	33	35	38	40	45	50	55	62	67	72	79	85	90	95	103	108	113	118	125	130	135	142	147
d2	参数值	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
n	max	5.4	6.9	6.9	6.9	6.9	6.9	6.9	6.9	6.9	6.9	6.9	6.9	6.9	6.9	6.9	6.9	6.9	10.4	10.4	10.4	10.4	10.4	10.4	10.4	13.4	13.4	13.4	13.4	13.4
n	min	4.9	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	9.9	9.9	9.9	9.9	9.9	9.9	9.9	12.9	12.9	12.9	12.9	12.9
P1	参数值	0.7	0.7	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1	1	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
t1	参数值	5	5	6	6	6	6	6	6	6	6	8	8	8	8	10	10	10	10	10	10	10	10	10	15	15	15	15	15	15
t2	参数值	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	5	5	5	5	5	5	5	5	5	5	5	5

该标准（BS 4185-1-1-2012）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (D≤16mm); B级 (D>16mm) (6H)

推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：80

行业工况与连接用途

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧

生产制造工艺与质量控制

产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)

常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70

对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

全流程工序步骤：

冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装

具备本标准生产与现货能力的源头企业推荐

在全国企业名录中查看更多

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

发布本标准采购需求

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
