英标平台标准档案编号：BJT-BS-4183-3A-E3D6
已被 BS 4183-3A-2013 替代
替代新版：BS 4183-3A-2013→
BS 4183-3A-1967

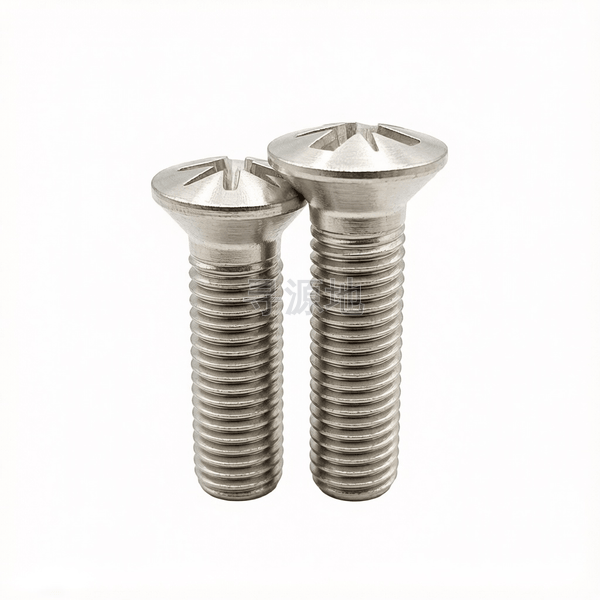

90°米制米字槽半沉头螺钉 表3A
Metric cross recessed 90° raised countersunk flat head screws-Table 3A
本标准已废止，现行替代版本为：BS 4183-3A-2013
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | ASME B18.6.3 | BS 4183-3A-1967 |
螺纹尺寸 d | M2.5 | M3 | M3.5 | M4 | M4.5 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.45 | 0.5 | 0.6 | 0.7 | 0.75 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| k | 头部厚度 最大值 | 1.5 | 1.65 | 1.93 | 2.2 | 2.25 | 2.5 | 3 | 4 | 5 | 6 |
| k | 头部厚度 最小值 | 1.38 | 1.5 | 1.75 | 2 | 2.03 | 2.25 | 2.7 | 3.6 | 4.5 | 5.4 |
| dk | 头部外径 最大值 | 5.5 | 6.3 | 7.35 | 8.4 | 9 | 10 | 12 | 16 | 20 | 24 |
| dk | 头部外径 最小值 | 4.45 | 5.25 | 6.12 | 7.04 | 7.85 | 8.75 | 10.5 | 14 | 17.5 | 21 |
| t | max | 1.98 | 2.18 | 2.51 | 2.77 | 3.56 | 3.81 | 4.47 | 5.21 | 7.37 | 8.23 |
| t | min | 1.57 | 1.78 | 2.05 | 2.31 | 3.1 | 3.35 | 4.01 | 4.75 | 6.91 | 7.77 |
| f | 参数值 | 0.6 | 0.75 | 0.9 | 1 | 1.1 | 1.25 | 1.5 | 2 | 2.5 | 3 |
| M | 参数值 | 2.77 | 2.97 | 4.06 | 4.32 | 5.08 | 5.28 | 7.11 | 8.79 | 10.92 | 11.76 |
| No. | 参数值 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 4 | 4 | 4 |
该标准（BS 4183-3A-1967）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
