BS 4183-3-2013

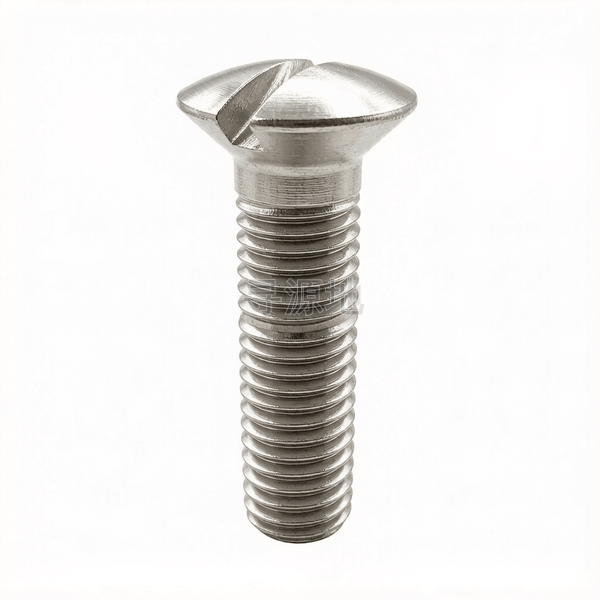

精密用90°米制全螺纹开槽半沉头螺钉表3

Metric slotted 90° raised countersunk flat head screws threaded up to the head-Table 3

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 819.1	ISO 7046-1	DIN 965	ASME B18.6.3	BS 4183-3-2013

螺纹尺寸 d		M1	M1.2	M1.4
P	螺距	0.25	0.25	0.3
k	头部厚度最大值	0.6	0.72	0.84
k	头部厚度最小值	0.48	0.6	0.72
dk	头部外径最大值	2.2	2.64	3.08
dk	头部外径最小值	1.76	2.14	2.52
t	max	0.5	0.6	0.7
t	min	0.4	0.48	0.56
f	参数值	0.25	0.3	0.35
n	max	0.45	0.5	0.5
n	min	0.31	0.36	0.36

该标准（BS 4183-3-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

全流程工序步骤：

低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
