BS 4183-3-2013

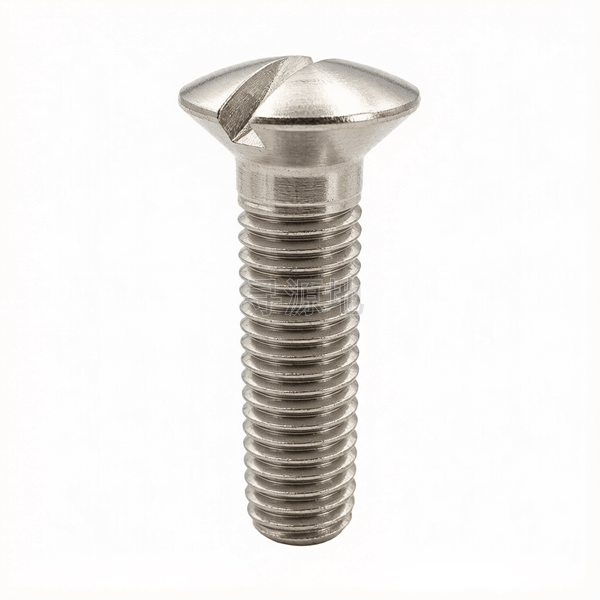

90°米制开槽半沉头螺钉表3

Metric slotted 90° raised countersunk flat head screws-Table 3

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 819.1	ISO 7046-1	DIN 965	ASME B18.6.3	BS 4183-3-2013

螺纹尺寸 d		M1.6	M2	M2.2	M2.5	M3	M3.5	M4	M4.5	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	螺距	0.35	0.4	0.45	0.45	0.5	0.6	0.7	0.75	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
k	头部厚度最大值	0.96	1.2	1.32	1.5	1.65	1.93	2.2	2.25	2.5	3	4	5	6	7	8	9	10
k	头部厚度最小值	0.84	1.08	1.2	1.38	1.5	1.75	2	2.03	2.25	2.7	3.6	4.5	5.4	6.3	7.2	8.1	9
dk	头部外径最大值	3.52	4.4	4.84	5.5	6.3	7.35	8.4	9	10	12	16	20	24	28	32	36	40
dk	头部外径最小值	2.86	3.5	3.88	4.45	5.25	6.12	7.04	7.85	8.75	10.5	14	17.5	21	24.5	28	31.5	35
t	max	0.8	1	1.1	1.25	1.5	1.75	2	2.25	2.5	3	4	5	6	7	8	9	10
t	min	0.64	0.8	0.88	1	1.2	1.4	1.6	1.8	2	2.4	3.2	4	4.8	5.6	6.4	7.2	8
f	参数值	0.4	0.5	0.55	0.6	0.75	0.9	1	1.1	1.25	1.5	2	2.5	3	3.5	4	4.5	5
n	max	0.6	0.7	0.8	0.8	1	1	1.2	1.2	1.51	1.91	2.31	2.81	3.31	3.31	4.37	4.37	5.37
n	min	0.46	0.56	0.66	0.66	0.86	0.86	1.06	1.06	1.26	1.66	2.06	2.56	3.06	3.06	4.07	4.07	5.07

该标准（BS 4183-3-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

全流程工序步骤：

低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
