BS 4174-2013
A牙米字槽(Z型)沉头自攻螺钉表9

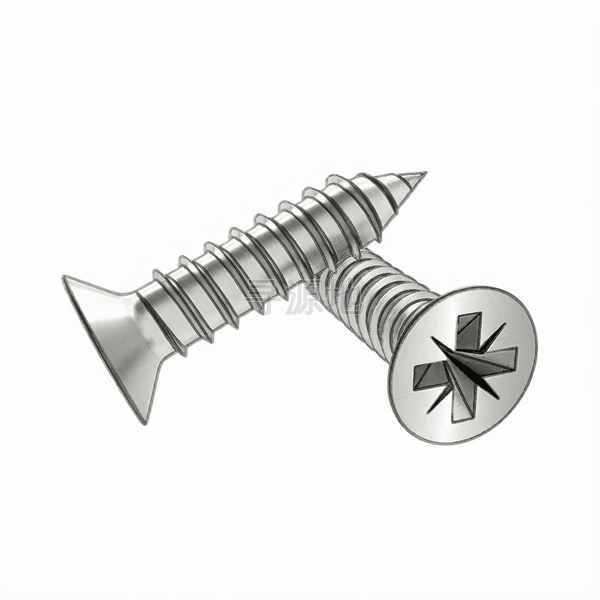

Type A cross recessed with type Z countersunk head self tapping screw-Table 9
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|
| GB/T 99~101 | DIN 7997 | ASME B18.6.1 | BS 4174-2013 |
螺纹尺寸 d | #4 | #6 | #8 | #10 | #12 | #14 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 24 | 18 | 15 | 12 | 11 | 10 |
| k | 头部厚度 | 0.067 | 0.083 | 0.1 | 0.116 | 0.132 | 0.153 |
| dk | 头部外径 最大值 | 0.225 | 0.279 | 0.332 | 0.385 | 0.438 | 0.507 |
| dk | 头部外径 最小值 | 0.195 | 0.244 | 0.292 | 0.34 | 0.389 | 0.452 |
| d | 大径 最大值 | 0.114 | 0.141 | 0.168 | 0.194 | 0.221 | 0.254 |
| d | 大径 最小值 | 0.11 | 0.136 | 0.162 | 0.183 | 0.215 | 0.248 |
| t | max | 0.089 | 0.107 | 0.121 | 0.136 | 0.146 | 0.173 |
| t | min | 0.073 | 0.089 | 0.103 | 0.118 | 0.128 | 0.155 |
| d1 | max | 0.086 | 0.102 | 0.123 | 0.137 | 0.162 | 0.185 |
| M | 参数值 | 0.12 | 0.166 | 0.181 | 0.196 | 0.25 | 0.275 |
| No. | 参数值 | 1 | 2 | 2 | 2 | 3 | 3 |
该标准（BS 4174-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准商用级
推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：家具/木工
核心连接场景：家具制造、木制品装配、木结构连接、装修固定
主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接
典型应用节点：
石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接
生产制造工艺与质量控制
产品等级（精度）：标准商用级
常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101
推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
全流程工序步骤：
低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
