英标平台标准档案编号：BJT-BS-4174-F3DA
现行有效
BS 4174-2013

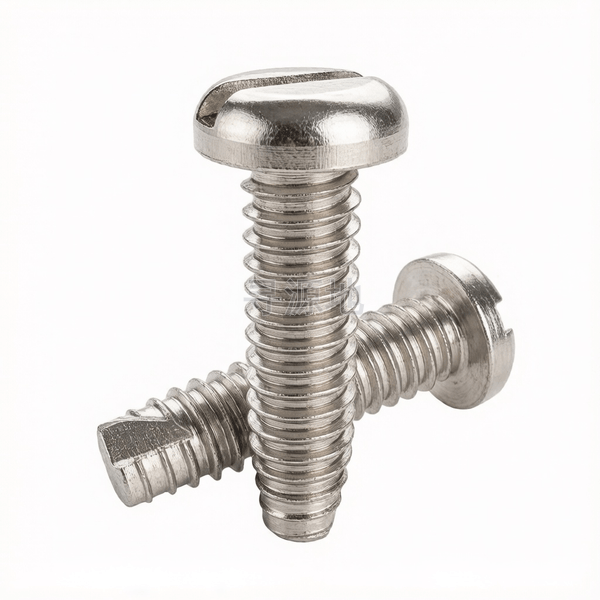

开槽盘割尾自攻螺钉(BT牙)表16
Type BT Slotted pan head tapping cutting screw-Table 16
| 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|
| DIN 7516 | ASME B18.6.4 | BS 4174-2013 |
螺纹尺寸 d | #2 | #4 | #6 | #8 | #10 | #12 | #14 | #16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 32 | 24 | 20 | 18 | 16 | 14 | 14 | 12 |
| k | 头部厚度 最大值 | 0.053 | 0.068 | 0.082 | 0.096 | 0.11 | 0.125 | 0.144 | 0.178 |
| k | 头部厚度 最小值 | 0.045 | 0.058 | 0.072 | 0.085 | 0.099 | 0.112 | 0.13 | 0.162 |
| dk | 头部外径 最大值 | 0.167 | 0.219 | 0.27 | 0.322 | 0.373 | 0.425 | 0.492 | 0.615 |
| dk | 头部外径 最小值 | 0.155 | 0.205 | 0.256 | 0.306 | 0.357 | 0.407 | 0.473 | 0.594 |
| d | 大径 最大值 | 0.088 | 0.114 | 0.139 | 0.166 | 0.189 | 0.215 | 0.246 | 0.315 |
| d | 大径 最小值 | 0.084 | 0.11 | 0.135 | 0.161 | 0.183 | 0.209 | 0.24 | 0.308 |
| t | 槽深 | 0.027 | 0.031 | 0.039 | 0.045 | 0.05 | 0.056 | 0.064 | 0.072 |
| d1 | max | 0.064 | 0.086 | 0.104 | 0.122 | 0.141 | 0.164 | 0.192 | 0.244 |
| d1 | min | 0.06 | 0.082 | 0.099 | 0.116 | 0.135 | 0.157 | 0.185 | 0.236 |
| n | max | 0.031 | 0.039 | 0.048 | 0.054 | 0.06 | 0.067 | 0.075 | 0.084 |
| n | min | 0.023 | 0.031 | 0.039 | 0.045 | 0.05 | 0.056 | 0.064 | 0.072 |
该标准（BS 4174-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (切削自攻级)
推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)
表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂
生产制造工艺与质量控制
产品等级（精度）：A级 (切削自攻级)
常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)
对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
全流程工序步骤：
1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
