BS 4174-1972

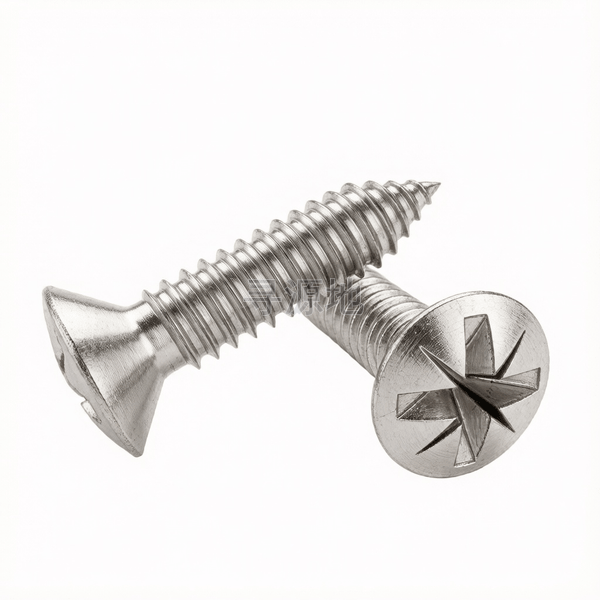

AB牙米字槽(Z型)半沉头自攻螺钉表13
Type AB cross recessed with type Z raised countersunk head self tapping screw-Table 13
本标准已废止，现行替代版本为：BS 4174-2013
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 | BS 4174-1972 |
螺纹尺寸 d | #2 | #4 | #6 | #8 | #10 | #12 | #14 | #16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 32 | 24 | 20 | 18 | 16 | 14 | 14 | 12 |
| k | 头部厚度 | 0.051 | 0.067 | 0.083 | 0.1 | 0.116 | 0.132 | 0.153 | 0.191 |
| dk | 头部外径 最大值 | 0.172 | 0.225 | 0.279 | 0.332 | 0.385 | 0.438 | 0.507 | 0.635 |
| dk | 头部外径 最小值 | 0.147 | 0.195 | 0.244 | 0.292 | 0.34 | 0.389 | 0.452 | 0.568 |
| d | 大径 最大值 | 0.088 | 0.114 | 0.139 | 0.166 | 0.189 | 0.215 | 0.246 | 0.315 |
| d | 大径 最小值 | 0.084 | 0.11 | 0.135 | 0.161 | 0.183 | 0.209 | 0.24 | 0.308 |
| t | max | 0.064 | 0.092 | 0.108 | 0.123 | 0.14 | 0.155 | 0.176 | 0.231 |
| t | min | 0.048 | 0.076 | 0.09 | 0.105 | 0.122 | 0.137 | 0.158 | 0.213 |
| d1 | max | 0.064 | 0.086 | 0.104 | 0.122 | 0.141 | 0.164 | 0.192 | 0.244 |
| d1 | min | 0.06 | 0.082 | 0.099 | 0.116 | 0.135 | 0.157 | 0.185 | 0.236 |
| f | 参数值 | 0.025 | 0.033 | 0.04 | 0.048 | 0.055 | 0.063 | 0.072 | 0.09 |
| M | 参数值 | 0.095 | 0.123 | 0.169 | 0.183 | 0.2 | 0.261 | 0.28 | 0.373 |
| No. | 参数值 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 4 |
该标准（BS 4174-1972）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
