BS 4174-20-1972

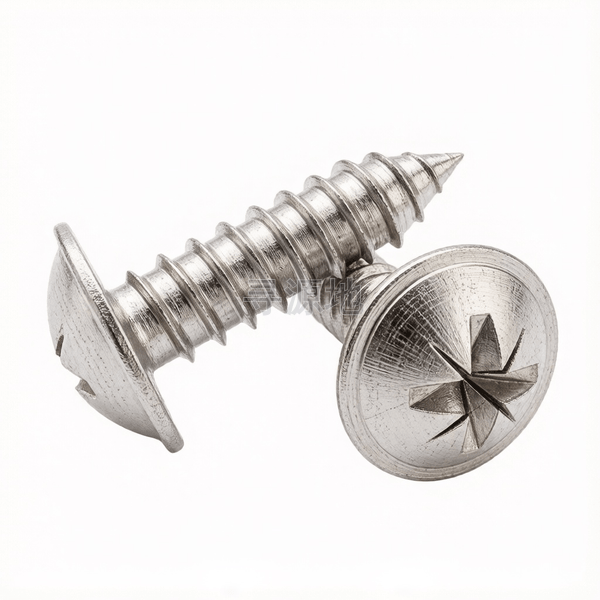

A牙米字槽(Z型)凸缘带垫自攻螺钉表20

Type A cross recessed with type Z recess dimensions for flange head tapping screw-Table 20

本标准已废止，现行替代版本为：BS 4174-20-2013

国标 GB	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 99~101	DIN 7997	ASME B18.6.1	BS 4174-20-1972

螺纹尺寸 d		#4	#6	#8	#10	#12	#14
P	螺距	24	18	15	12	11	10
h	max	0.025	0.028	0.031	0.036	0.038	0.046
h	min	0.019	0.022	0.025	0.028	0.033	0.038
k	头部厚度最大值	0.063	0.074	0.093	0.114	0.124	0.145
k	头部厚度最小值	0.053	0.062	0.079	0.099	0.108	0.128
dc	法兰外径最大值	0.257	0.321	0.384	0.448	0.511	0.573
dc	法兰外径最小值	0.241	0.303	0.364	0.425	0.487	0.546
d	大径最大值	0.114	0.141	0.168	0.194	0.221	0.254
d	大径最小值	0.11	0.136	0.162	0.183	0.215	0.248
t	max	0.073	0.084	0.101	0.115	0.129	0.159
t	min	0.057	0.066	0.083	0.097	0.111	0.141
d1	max	0.086	0.102	0.123	0.137	0.162	0.185
M	参数值	0.104	0.146	0.162	0.176	0.236	0.265
No.	参数值	1	2	2	2	3	3

该标准（BS 4174-20-1972）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准商用级

推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢

表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：69

所属工业领域：家具/木工

核心连接场景：家具制造、木制品装配、木结构连接、装修固定

主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接

典型应用节点：

石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接

产品等级（精度）：标准商用级

常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢

对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101

推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀

全流程工序步骤：

低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
