BS 4174-18-1972

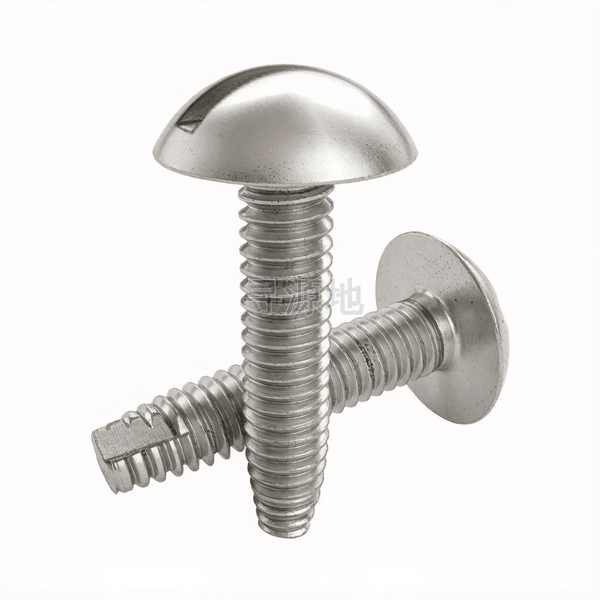

统一螺纹开槽大扁头割尾自攻螺钉(T牙)表18

Type T inch mushroom head tapping cutting screw-Table 18

本标准已废止，现行替代版本为：BS 4174-18-2013

德标 DIN	美标 ASME/ANSI	英标 BS
DIN 7516	ASME B18.6.4	BS 4174-18-1972

螺纹尺寸 d		#4	#6	#8	#10	1/4
P	螺距	—	—	—	—	—
k	头部厚度最大值	0.069	0.086	0.102	0.118	0.15
k	头部厚度最小值	0.059	0.074	0.088	0.103	0.133
dk	头部外径最大值	0.257	0.321	0.384	0.448	0.573
dk	头部外径最小值	0.241	0.303	0.364	0.425	0.546
d	大径最大值	0.112	0.138	0.164	0.19	0.25
t	槽深	0.035	0.044	0.052	0.061	0.079
n	max	0.039	0.048	0.054	0.06	0.075
n	min	0.031	0.039	0.045	0.05	0.064

该标准（BS 4174-18-1972）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (切削自攻级)

推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：75

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂

产品等级（精度）：A级 (切削自攻级)

常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

全流程工序步骤：

1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装
