BS 4174-16-1972

开槽盘割尾自攻螺钉(BT牙)表16

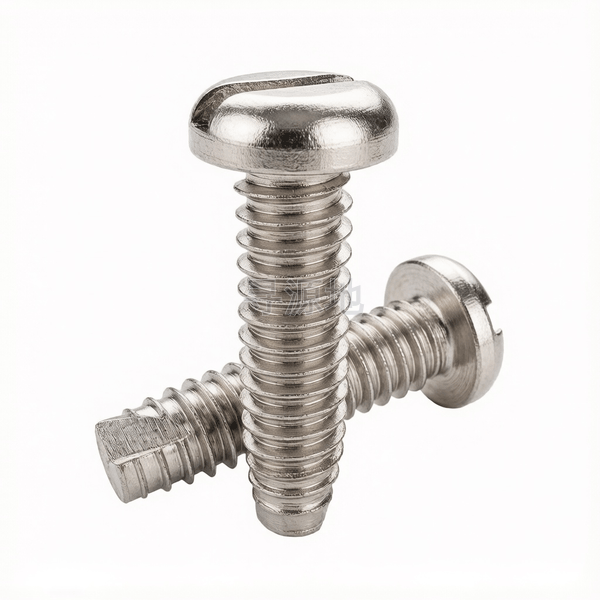

Type BT Slotted pan head tapping cutting screw-Table 16

本标准已废止，现行替代版本为：BS 4174-16-2013

德标 DIN	美标 ASME/ANSI	英标 BS
DIN 7516	ASME B18.6.4	BS 4174-16-1972

螺纹尺寸 d		#2	#4	#6	#8	#10	#12	#14	#16
P	螺距	32	24	20	18	16	14	14	12
k	头部厚度最大值	0.053	0.068	0.082	0.096	0.11	0.125	0.144	0.178
k	头部厚度最小值	0.045	0.058	0.072	0.085	0.099	0.112	0.13	0.162
dk	头部外径最大值	0.167	0.219	0.27	0.322	0.373	0.425	0.492	0.615
dk	头部外径最小值	0.155	0.205	0.256	0.306	0.357	0.407	0.473	0.594
d	大径最大值	0.088	0.114	0.139	0.166	0.189	0.215	0.246	0.315
d	大径最小值	0.084	0.11	0.135	0.161	0.183	0.209	0.24	0.308
t	槽深	0.027	0.031	0.039	0.045	0.05	0.056	0.064	0.072
d1	max	0.064	0.086	0.104	0.122	0.141	0.164	0.192	0.244
d1	min	0.06	0.082	0.099	0.116	0.135	0.157	0.185	0.236
n	max	0.031	0.039	0.048	0.054	0.06	0.067	0.075	0.084
n	min	0.023	0.031	0.039	0.045	0.05	0.056	0.064	0.072

该标准（BS 4174-16-1972）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (切削自攻级)

推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：75

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂

产品等级（精度）：A级 (切削自攻级)

常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
