BS 4168-7-2017

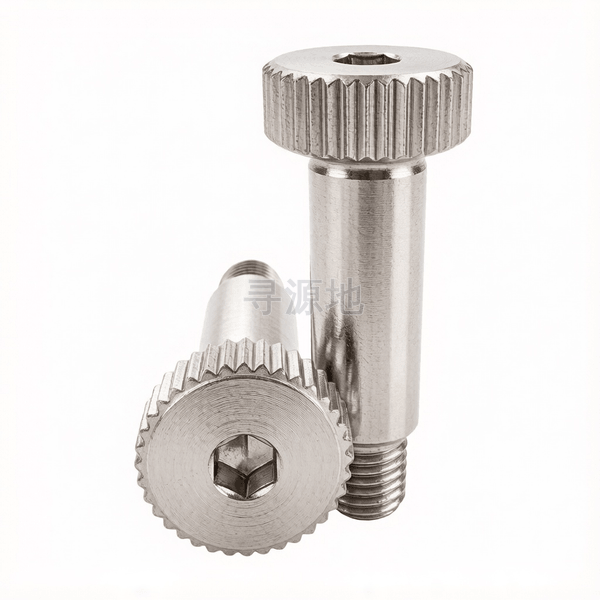

米制滚花内六角圆柱头轴肩螺钉

Metric knurled hexagon socket head shoulder screws

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 70.1	ISO 4762	DIN 912	ASME B18.3	BS 4168-7-2017

螺纹尺寸 d		Φ6.5	Φ8	Φ10	Φ12	Φ16	Φ20	Φ24
P	螺距	0.8	1	1.25	1.5	1.75	2	2.5
b	max	9.75	11.25	13.25	16.4	18.4	22.4	27.4
b	min	9.25	10.75	12.75	15.6	17.6	21.6	26.6
s	对边宽度最大值	3.08	4.095	5.095	6.095	8.115	10.115	12.142
s	对边宽度最小值	3.02	4.02	5.02	6.02	8.025	10.025	12.032
e	对角宽最小值	3.44	4.58	5.72	6.86	9.15	11.43	13.72
k	头部厚度最大值	4.5	5.5	7	9	11	14	16
k	头部厚度最小值	4.32	5.32	6.78	8.78	10.73	13.73	15.73
dk	头部外径最大值	10.22	13.27	16.27	18.27	24.33	30.33	36.39
dk	头部外径最小值	9.78	12.73	15.73	17.73	23.67	29.67	35.61
d	大径最大值	5.99	7.987	9.987	11.984	15.984	19.98	23.98
d	大径最小值	5.96	7.951	9.951	11.941	15.941	19.928	23.928
a	末端距最大值	2	2.5	3.1	3.7	4.4	5	6.3
t	min	2.4	3.3	4.2	4.9	6.6	8.8	10
d1	参数值	—	—	—	—	—	—	—
d2	max	3.86	4.58	6.25	7.91	9.57	13.23	16.57
d2	min	3.68	4.4	6.03	7.69	9.35	12.96	16.3

该标准（BS 4168-7-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80

表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80

对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1

推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

全流程工序步骤：

SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
