BS 3692-2001

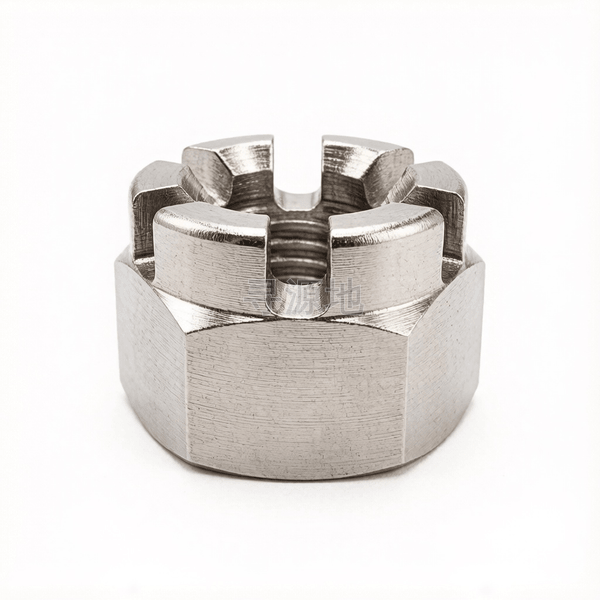

米制开槽皇冠螺母
Crown nut with slot
本标准已废止，现行替代版本为：BS 3692-2013
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 英标 BS |
|---|---|---|---|
| GB/T 6178 | ISO 7035 | DIN 935 | BS 3692-2001 |
螺纹尺寸 d | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 |
| s | 对边宽度 最大值 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 |
| s | 对边宽度 最小值 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | 40.38 | 45.38 | 49.38 | 54.26 | 59.26 | 64.26 | 69.26 | 74.26 | 79.26 | 84.13 | 89.13 | 94.13 |
| e | 对角宽 最小值 | 21.1 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | 45.63 | 51.28 | 55.8 | 61.31 | 66.96 | 72.61 | 78.26 | 83.91 | 89.56 | 95.07 | 100.72 | 106.37 |
| k | 头部厚度 最大值 | 15 | 16 | 19 | 21 | 22 | 26 | 27 | 30 | 33 | 35 | 38 | 40 | 46 | 48 | 50 | 54 | 57 | 63 | 66 |
| k | 头部厚度 最小值 | 14.57 | 15.57 | 18.48 | 20.48 | 21.48 | 25.48 | 26.48 | 29.48 | 32.38 | 34.38 | 37.38 | 39.38 | 45.38 | 47.38 | 49.38 | 53.26 | 56.26 | 62.26 | 65.26 |
| d1 | max | 17 | 19 | 22 | 25 | 28 | 30 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 62 | 65 | 70 | 75 | 80 | 85 |
| d1 | min | 16.57 | 18.48 | 21.48 | 24.48 | 27.48 | 29.48 | 33.38 | 37.38 | 41.38 | 45.38 | 49.38 | 54.26 | 57.26 | 61.26 | 64.26 | 69.26 | 74.26 | 79.26 | 84.13 |
| n | max | 3.8 | 3.8 | 4.8 | 4.8 | 4.8 | 5.8 | 5.8 | 5.8 | 7.36 | 7.36 | 7.36 | 7.36 | 936 | 9.36 | 9.36 | 9.36 | 9.36 | 11.43 | 11.43 |
| n | min | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 7 | 7 | 7 | 7 | 9 | 9 | 9 | 9 | 9 | 11 | 11 |
| w | max | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 | 38 | 42 | 45 | 48 | 51 |
| w | min | 9.64 | 10.57 | 12.57 | 14.57 | 15.57 | 17.57 | 18.48 | 21.48 | 23.48 | 25.48 | 28.48 | 30.38 | 33.38 | 35.38 | 37.38 | 41.38 | 44.38 | 47.38 | 50.26 |
该标准（BS 3692-2001）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级
推荐性能等级8级; 10级
表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死
生产制造工艺与质量控制
产品等级（精度）：A级 / B级
常用材料与性能等级：8级; 10级
对应国际/德标：GB/T 6178; DIN 935; ISO 7035
推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗
全流程工序步骤：
盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
