BS 3673-4-2005

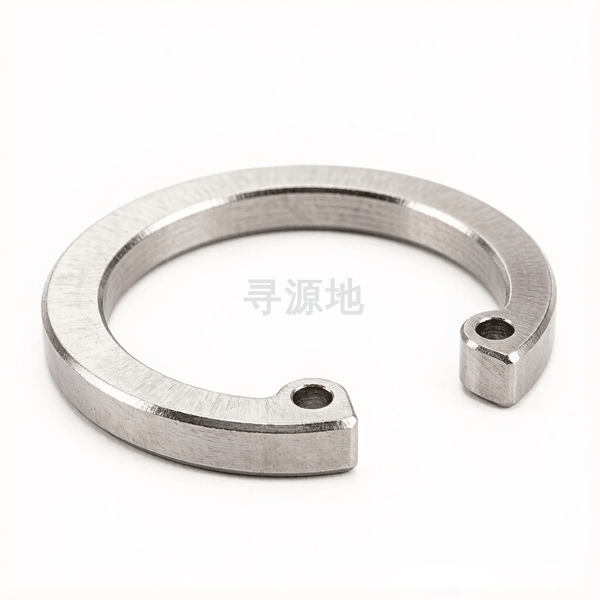

米制孔用弹性挡圈(8mm≤d≤38mm) 表2

Metric retaining rings for bores(8mm≤d≤38mm)-Table 2

本标准已废止，现行替代版本为：BS 3673-4-2011

国标 GB	国际 ISO	德标 DIN	英标 BS
GB/T 77~80	ISO 4026~4029	DIN 913	BS 3673-4-2005

螺纹尺寸 d		Φ8	Φ9	Φ10	Φ11	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ21	Φ22	Φ23	Φ24	Φ25	Φ26	Φ27	Φ28	Φ29	Φ30	Φ31	Φ32	Φ33	Φ34	Φ35	Φ36	Φ37	Φ38
h	max	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5
h	min	0.74	0.74	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44
d	大径最大值	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92	25.02	26.32	27.32	28.32	29.6	20.6	31.6	32.6	33.9	34.9	36	37	38.3	39.3	40.3	41.3
d	大径最小值	8.52	9.62	10.62	11.62	12.82	13.92	14.92	16.02	17.12	18.09	19.29	20.29	21.29	22.29	23.29	24.39	25.69	26.69	27.69	28.85	19.85	30.85	31.85	33.15	34.15	35.25	36.25	37.55	38.55	39.55	40.55
b1	max	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2	4.2	4.4	4.5	4.7	4.7	4.8	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.4	5.5	5.5
d1	min	1	1	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5

该标准（BS 3673-4-2005）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：62

所属工业领域：机械锁紧

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
