BS 3673-4-1977

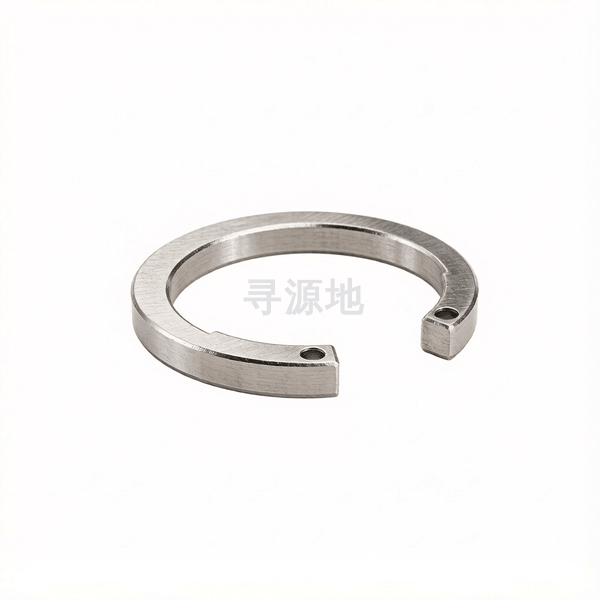

米制孔用弹性挡圈(165mm＜d) 表2
Metric retaining rings for bores(165mm＜d)-Table 2
本标准已废止，现行替代版本为：BS 3673-4-2011
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 英标 BS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | BS 3673-4-1977 |
螺纹尺寸 d | Φ167 | Φ168 | Φ170 | Φ172 | Φ175 | Φ177 | Ф178 | Φ180 | Φ182 | Φ185 | Φ187 | Φ188 | Φ190 | Φ192 | Φ195 | Φ197 | Φ198 | Φ200 | Φ202 | Φ205 | Φ207 | Φ208 | Φ210 | Φ212 | Φ215 | Φ217 | Φ218 | Φ220 | Φ222 | Φ225 | Φ227 | Φ228 | Φ230 | Φ232 | Φ235 | Φ237 | Φ238 | Φ240 | Φ242 | Φ245 | Φ247 | Φ248 | Φ250 | Φ252 | Φ255 | Φ257 | Φ258 | Φ260 | Φ262 | Φ265 | Φ267 | Φ268 | Φ270 | Φ272 | Φ275 | Φ277 | Φ278 | Φ280 | Φ282 | Φ285 | Φ287 | Φ288 | Φ290 | Φ292 | Φ295 | Φ297 | Φ298 | Φ300 | Φ305 | Φ310 | Φ315 | Φ320 | Φ325 | Φ330 | Φ335 | Φ340 | Φ345 | Φ350 | Φ355 | Φ360 | Φ365 | Φ370 | Φ375 | Φ380 | Φ385 | Φ390 | Φ395 | Φ400 | Φ410 | Φ420 | Φ430 | Φ440 | Φ450 | Φ460 | Φ470 | Φ480 | Φ490 | Φ500 | Φ510 | Φ520 | Φ530 | Φ540 | Φ550 | Φ560 | Φ570 | Φ580 | Φ590 | Φ600 | Φ650 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 9 |
| h | min | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 3.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 4.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 5.925 | 6.91 | 6.91 | 6.91 | 6.91 | 6.91 | 6.91 | 6.91 | 6.91 | 6.91 | 6.91 | 7.91 | 7.91 | 7.91 | 7.91 | 7.91 | 7.91 | 7.91 | 7.91 | 7.91 | 7.91 | 8.91 |
| d | 大径 最大值 | 177.76 | 178.76 | 180.76 | 182.94 | 185.94 | 187.94 | 188.94 | 190.94 | 192.94 | 195.94 | 197.94 | 198.94 | 200.94 | 202.94 | 205.94 | 207.94 | 208.94 | 210.94 | 215.44 | 218.44 | 220.44 | 221.44 | 223.44 | 225.44 | 228.44 | 230.44 | 231.44 | 233.44 | 235.44 | 238.44 | 240.44 | 241.44 | 243.44 | 245.44 | 248.44 | 250.44 | 251.44 | 253.62 | 255.62 | 258.62 | 260.62 | 261.62 | 263.62 | 268.62 | 271.62 | 273.62 | 274.62 | 276.62 | 278.62 | 281.62 | 283.62 | 284.62 | 286.62 | 288.62 | 291.62 | 293.62 | 294.62 | 296.62 | 298.62 | 301.62 | 303.62 | 304.62 | 306.62 | 308.62 | 311.62 | 313.62 | 314.62 | 316.62 | 323.8 | 328.8 | 333.8 | 338.8 | 343.8 | 348.8 | 353.8 | 358.8 | 363.8 | 368.8 | 373.8 | 378.8 | 383.8 | 388.8 | 393.8 | 398.8 | 404 | 409 | 414 | 419 | 432 | 442 | 452 | 462 | 472 | 482 | 492 | 502 | 513 | 523 | 538 | 548 | 558 | 568 | 578 | 588 | 598 | 608 | 618 | 628 | 683 |
| d | 大径 最小值 | 175.87 | 176.87 | 178.87 | 180.78 | 183.78 | 185.78 | 186.78 | 188.78 | 190.78 | 193.78 | 195.78 | 196.78 | 198.78 | 200.78 | 203.78 | 205.78 | 206.78 | 208.78 | 213.28 | 216.28 | 218.28 | 219.28 | 221.28 | 223.28 | 226.28 | 228.28 | 229.28 | 231.28 | 233.28 | 236.28 | 238.28 | 239.28 | 241.28 | 243.28 | 246.28 | 248.28 | 249.28 | 251.19 | 253.19 | 256.19 | 258.19 | 259.19 | 261.19 | 266.19 | 269.19 | 271.19 | 272.19 | 274.19 | 276.19 | 279.19 | 281.19 | 282.19 | 284.19 | 286.19 | 289.19 | 291.19 | 292.19 | 294.19 | 296.19 | 299.19 | 301.19 | 302.19 | 304.19 | 306.19 | 309.19 | 311.19 | 312.19 | 314.19 | 321.1 | 326.1 | 331.1 | 336.1 | 341.1 | 346.1 | 351.1 | 356.1 | 361.1 | 366.1 | 371.1 | 376.1 | 381.1 | 386.1 | 391.1 | 396.1 | 401 | 406 | 411 | 416 | 429 | 439 | 449 | 459 | 469 | 479 | 489 | 499 | 508.5 | 518.5 | 533.5 | 543.5 | 553.5 | 563.5 | 573.5 | 583.5 | 593.5 | 603.5 | 613.5 | 623.5 | 678.5 |
| d1 | min | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
该标准（BS 3673-4-1977）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
