BS 3673-4-2011

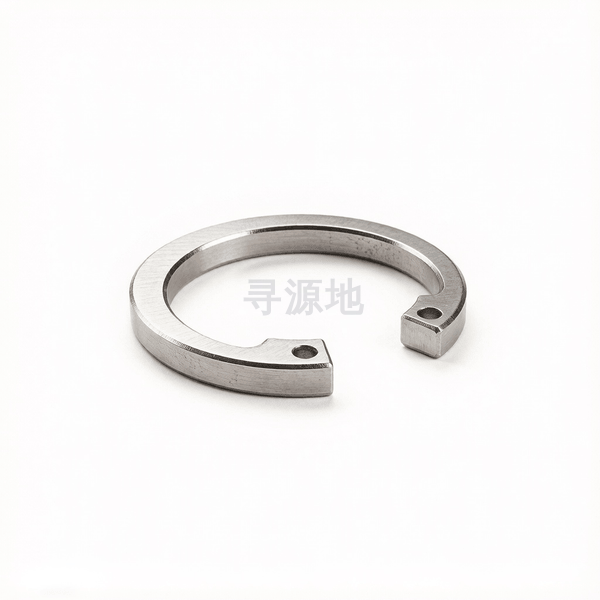

米制孔用弹性挡圈(38mm＜d≤165mm) 表2

Metric retaining rings for bores(38mm＜d≤165mm)-Table 2

国标 GB	国际 ISO	德标 DIN	英标 BS
GB/T 77~80	ISO 4026~4029	DIN 913	BS 3673-4-2011

螺纹尺寸 d		Φ39	Φ40	Φ41	Φ42	Φ43	Φ44	Φ45	Φ46	Φ47	Φ48	Ф49	Φ50	Φ51	Φ52	Φ53	Ф54	Φ55	Φ56	Φ57	Φ58	Ф59	Φ60	Φ61	Φ62	Φ63	Φ64	Φ65	Φ66	Φ67	Φ68	Φ69	Φ70	Φ72	Φ75	Φ77	Φ78	Φ80	Φ82	Φ85	Φ87	Φ88	Φ90	Φ92	Φ95	Φ97	Φ98	Φ100	Φ102	Φ105	Φ107	Φ108	Φ110	Φ112	Φ115	Φ117	Φ118	Φ120	Φ122	Φ125	Ф127	Ф128	Φ130	Φ132	Φ135	Φ137	Φ138	Φ140	Φ142	Φ145	Φ147	Φ148	Φ150	Ф152	Φ155	Φ157	Φ158	Φ160	Φ162	Φ165
h	max	1.5	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
h	min	1.44	1.69	1.69	1.69	1.69	1.69	1.69	1.69	1.69	1.69	1.69	1.94	1.94	1.94	1.94	1.94	1.94	1.94	1.94	1.94	1.94	1.94	1.94	1.94	1.94	1.94	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.94	2.94	2.94	2.94	2.94	2.94	2.94	2.94	2.94	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925
d	大径最大值	42.5	44.28	45.28	46.28	47.28	48.28	49.28	50.42	51.42	52.42	53.42	55.12	56.12	57.12	58.12	59.12	60.12	61.12	62.12	63.12	64.12	65.12	66.12	67.12	68.12	69.12	70.12	71.42	72.42	73.42	74.42	75.42	77.42	80.42	82.58	83.58	86.58	88.58	91.58	93.58	94.58	96.58	98.58	101.58	103.58	104.58	106.58	109.08	113.08	115.08	116.08	118.08	120.08	123.26	125.26	126.26	128.26	130.26	133.26	135.26	136.26	138.26	140.26	143.26	145.26	146.26	148.26	150.26	153.26	155.26	156.26	159.26	162.26	165.26	167.26	168.26	170.26	172.76	175.76
d	大径最小值	41.75	43.11	44.11	45.11	46.11	47.11	48.11	49.04	50.04	51.04	52.04	53.74	54.74	55.74	56.74	57.74	58.74	59.74	60.74	61.74	62.74	63.74	64.74	65.74	66.74	67.74	68.74	70.04	71.04	72.04	73.04	74.04	76.04	79.04	80.96	81.96	84.96	86.96	89.96	91.96	92.96	94.96	96.96	99.96	101.96	102.96	104.96	107.46	111.46	113.46	114.46	116.46	118.46	121.37	123.37	124.37	126.37	128.37	131.37	133.37	134.37	136.37	138.37	141.37	143.37	144.37	146.37	148.37	151.37	153.37	154.37	157.37	160.37	163.37	165.37	166.37	168.37	170.87	173.87
b1	max	5.6	5.8	5.9	5.9	6	6	6.2	6.3	6.4	6.4	6.4	6.5	6.5	6.7	6.7	6.7	6.8	6.8	6.8	6.9	7.2	7.3	7.3	7.3	7.3	7.6	7.6	7.8	7.8	7.8	7.8	7.8	7.8	7.8	7.8	8.5	8.5	8.5	8.6	8.6	8.6	8.6	8.7	8.8	8.8	9	9	9.2	9.2	9.5	9.5	10.4	10.5	10.5	10.6	11	11	11	11	11	11	11	11	11.2	11.2	11.2	11.2	11.4	11.4	11.6	11.8	12	12	12	12	12.4	13	13	13
d1	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	3	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4

该标准（BS 3673-4-2011）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：62

行业工况与连接用途

所属工业领域：机械锁紧

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

生产制造工艺与质量控制

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
