BS 3673-4-1-2000

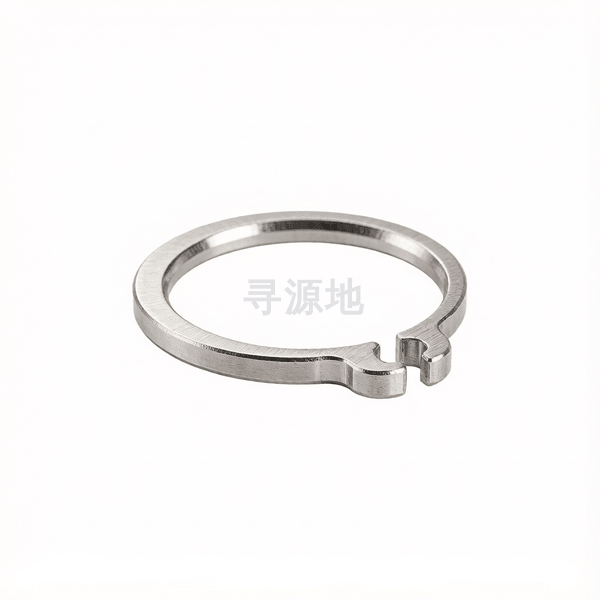

米制轴用弹性挡圈(3mm≤d≤9mm) 表1

Metric retaining rings for shaft(3mm≤d≤9mm)-Table 1

本标准已废止，现行替代版本为：BS 3673-4-1-2011

国标 GB	国际 ISO	德标 DIN	英标 BS
GB/T 77~80	ISO 4026~4029	DIN 913	BS 3673-4-1-2000

螺纹尺寸 d		Φ3	Φ4	Φ5	Φ6	Φ7	Φ8	Φ9
h	max	0.4	0.4	0.6	0.7	0.8	0.8	1
h	min	0.39	0.39	0.59	0.69	0.79	0.79	0.94
d	大径最大值	2.72	3.7	4.7	5.6	6.54	7.44	8.44
d	大径最小值	2.51	3.49	4.49	5.39	6.27	7.17	8.17
b1	max	1.9	2.2	2.5	2.7	3.1	3.2	3.3
d1	min	0.8	1	1	1.15	1.2	1.2	1.2

该标准（BS 3673-4-1-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：62

所属工业领域：机械锁紧

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
