BS 3673-4-1-2000

米制轴用弹性挡圈(165mm＜d) 表1

Metric retaining rings for shaft(165mm＜d)-Table 1

本标准已废止，现行替代版本为：BS 3673-4-1-2011

前往新版标准→

按此标准匹配源头工厂与产地 →理论重量与成本测算发布此标准采购需求

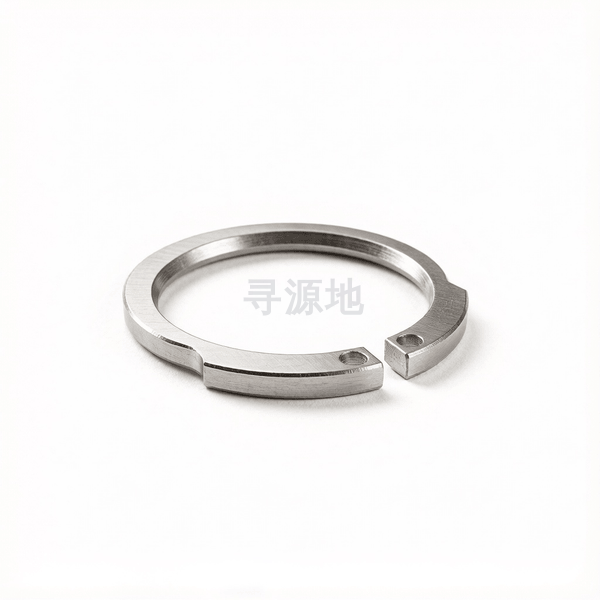

BS 3673-4-1-2000 米制轴用弹性挡圈(165mm＜d) 表1 标准示意图

国标 GB	国际 ISO	德标 DIN	英标 BS
GB/T 77~80	ISO 4026~4029	DIN 913	BS 3673-4-1-2000

螺纹尺寸 d		Φ167	Φ168	Φ170	Φ172	Φ175	Φ177	Ф178	Φ180	Φ182	Φ185	Φ187	Φ188	Φ190	Φ192	Φ195	Φ197	Φ198	Φ200	Φ202	Φ205	Φ207	Φ208	Φ210	Φ212	Φ215	Φ217	Φ218	Φ220	Φ222	Φ225	Φ227	Φ228	Φ230	Φ232	Φ235	Φ237	Φ238	Φ240	Φ242	Φ245	Φ247	Φ248	Φ250	Φ252	Φ255	Φ257	Φ258	Φ260	Φ262	Φ265	Φ267	Φ268	Φ270	Φ272	Φ275	Φ277	Φ278	Φ280	Φ282	Φ285	Φ287	Φ288	Φ290	Φ292	Φ295	Φ297	Φ298	Φ300	Φ305	Φ310	Φ315	Φ320	Φ325	Φ330	Φ335	Φ340	Φ345	Φ350	Φ355	Φ360	Φ365	Φ370	Φ375	Φ380	Φ385	Φ390	Φ395	Φ400	Φ410	Φ420	Φ430	Φ440	Φ450	Φ460	Φ470	Φ480	Φ490	Φ500	Φ510	Φ520	Φ530	Φ540	Φ550	Φ560	Φ570	Φ580	Φ590	Φ600	Φ630	Φ650	Φ700
h	max	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	7	7	7	7	7	7	7	7	7	7	8	8	8	8	8	8	8	8	8	8	8	9	9
h	min	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	3.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	4.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	5.925	6.91	6.91	6.91	6.91	6.91	6.91	6.91	6.91	6.91	6.91	7.91	7.91	7.91	7.91	7.91	7.91	7.91	7.91	7.91	7.91	7.91	8.91	8.91
d	大径最大值	158.13	159.13	161.13	163.13	166.13	168.13	169.13	171.13	173.13	176.13	178.22	179.22	181.22	183.22	186.22	188.22	189.22	191.22	190.72	193.72	195.72	196.72	198.72	200.72	203.72	205.72	206.72	208.72	210.72	213.72	215.72	216.72	218.72	220.72	223.72	225.72	226.72	228.72	230.72	233.72	235.72	236.72	238.72	237.81	240.81	242.81	243.81	245.81	247.81	250.81	252.81	253.81	255.81	257.81	260.81	262.81	263.81	265.81	267.81	270.81	272.81	273.81	275.81	277.81	280.81	282.81	283.81	285.81	288.81	293.81	298.81	303.81	308.81	313.81	318.9	323.9	328.9	333.9	338.9	343.9	348.9	353.9	358.9	363.9	368.9	373.9	378.9	383.9	390.9	401	411	421	431	441	451	461	471	481	486	496	506.5	516.5	526.5	536.5	546.5	556.5	566.5	576.5	601.5	621.5	671.5
d	大径最小值	156.24	157.24	159.24	161.24	164.24	166.24	167.24	169.24	171.24	174.24	176.06	177.06	179.06	181.06	184.06	186.06	187.06	189.06	188.56	191.56	193.56	194.56	196.56	198.56	201.56	203.56	204.56	206.56	208.56	211.56	213.56	214.56	216.56	218.56	221.56	223.56	224.56	226.56	228.56	231.56	233.56	234.56	236.56	235.38	238.38	240.38	241.38	243.38	245.38	248.38	250.38	251.38	253.38	255.38	258.38	260.38	261.38	263.38	265.38	268.38	270.38	271.38	273.38	275.38	278.38	280.38	281.38	283.38	286.38	291.38	296.38	301.38	306.38	311.38	316.2	321.2	326.2	331.2	336.2	341.2	346.2	351.2	356.2	361.2	366.2	371.2	376.2	381.2	388.2	398	408	418	428	438	448	458	468	478	483	493	502	512	522	532	542	552	562	572	597	617	667
d1	min	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6

该标准（BS 3673-4-1-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：62

行业工况与连接用途

所属工业领域：机械锁紧

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

生产制造工艺与质量控制

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
