英标平台标准档案编号：BJT-BS-3410-4-33CD
现行有效
BS 3410-4-1961

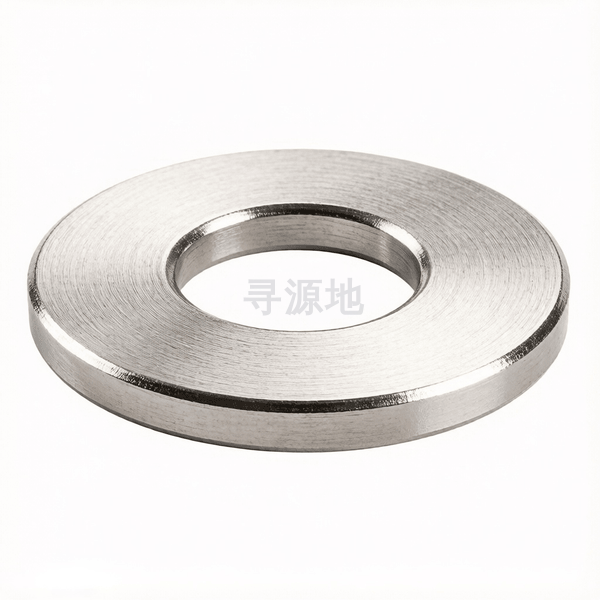

光亮垫圈(轻型)表4
Light washer (light) Table4
| 国标 GB | 国际 ISO | 德标 DIN | 英标 BS |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | BS 3410-4-1961 |
螺纹尺寸 d | 1 | 2 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.092 | 0.128 | 0.056 | 0.04 | 0.072 | 0.048 | 0.072 | 0.072 | 0.128 | 0.116 | 0.104 | 0.128 | 0.128 | 0.048 | 0.056 | 0.056 |
| dc | 法兰外径 最大值 | 2.125 | 4.125 | 1.125 | 0.625 | 1.625 | 0.875 | 1.375 | 1.875 | 3.125 | 2.625 | 2.375 | 3.625 | 2.875 | 0.75 | 1 | 1.25 |
| dc | 法兰外径 最小值 | 2.115 | 4.095 | 1.115 | 0.62 | 1.615 | 0.875 | 1.365 | 1.865 | 3.095 | 2.605 | 2.355 | 3.595 | 2.855 | 0.745 | 0.995 | 1.24 |
| d | 大径 最大值 | 1.031 | 2.031 | 0.52 | 0.27 | 0.781 | 0.395 | 0.656 | 0.906 | 1.531 | 1.281 | 1.156 | 1.781 | 1.406 | 0.333 | 0.458 | 0.593 |
| d | 大径 最小值 | 1.026 | 2.026 | 0.515 | 0.265 | 0.776 | 0.39 | 0.651 | 0.901 | 1.526 | 1.276 | 1.151 | 1.776 | 1.401 | 0.328 | 0.453 | 0.588 |
该标准（BS 3410-4-1961）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
