BS 3410-1-1961

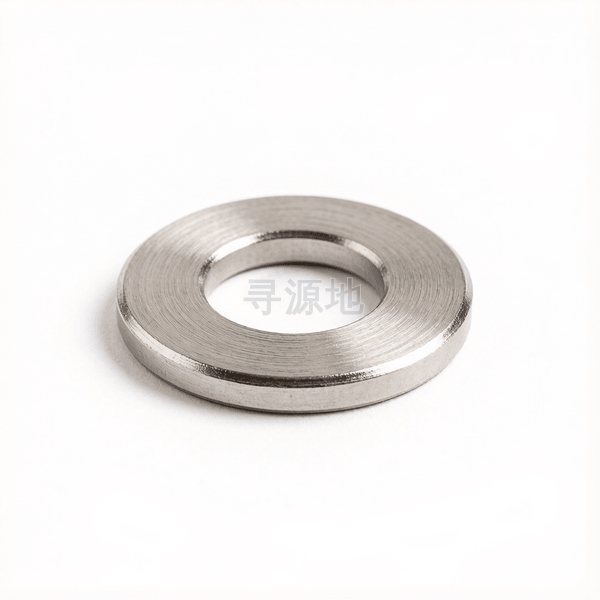

精致小平垫圈表1

Small bright washers-Table 1

国标 GB	国际 ISO	德标 DIN	英标 BS
GB/T 97.1	ISO 7089	DIN 125A	BS 3410-1-1961

螺纹尺寸 d		#2	#3	#4	#5	#6	#8	#10	#12
h	高度/厚度	0.02	0.022	0.024	0.024	0.028	0.028	0.032	0.036
dc	法兰外径最大值	0.185	0.208	0.233	0.268	0.301	0.341	0.391	0.443
dc	法兰外径最小值	0.18	0.203	0.228	0.263	0.296	0.336	0.386	0.438
d	大径最大值	0.099	0.111	0.123	0.14	0.157	0.177	0.202	0.228
d	大径最小值	0.094	0.106	0.118	0.135	0.152	0.172	0.197	0.223

该标准（BS 3410-1-1961）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：78

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
