英标平台标准档案编号：BJT-BS-2693-1-1D17
现行有效
BS 2693-1-2013

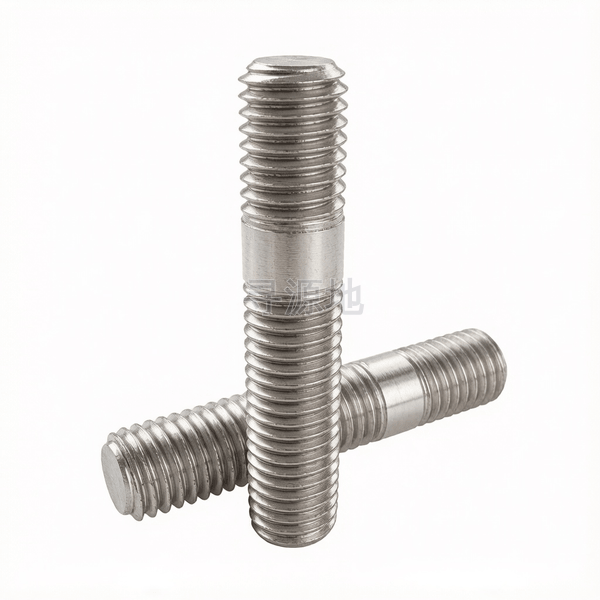

美制粗杆双头螺栓b1=1d 粗牙
Rough pole double studs with coarse teeth(b1=1d)
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | BS 2693-1-2013 |
螺纹尺寸 d | 1 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 8 | 13 | 20 | 10 | 16 | 11 | 9 | 6 | 7 | 7 | 6 | 18 | 14 | 12 |
| b1 | 参数值 | 1 | 0.5 | 0.25 | 0.75 | 0.375 | 0.625 | 0.875 | 1.5 | 1.25 | 1.125 | 1.375 | 0.3125 | 0.4375 | 0.5625 |
| ds | max | 1 | 0.5 | 0.25 | 0.75 | 0.375 | 0.625 | 0.875 | 1.5 | 1.25 | 1.125 | 1.375 | 0.3125 | 0.4375 | 0.5625 |
| ds | min | 0.9886 | 0.4919 | 0.2435 | 0.7406 | 0.3678 | 0.6163 | 0.8647 | 1.4886 | 1.2386 | 1.1136 | 1.3636 | 0.3053 | 0.4294 | 0.5538 |
| L1 | min | 0.5 | 0.25 | 0.125 | 0.375 | 0.1875 | 0.3125 | 0.4375 | 0.75 | 0.625 | 0.5625 | 0.6875 | 0.1563 | 0.2188 | 0.2813 |
该标准（BS 2693-1-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
