BS 2470-8-2012

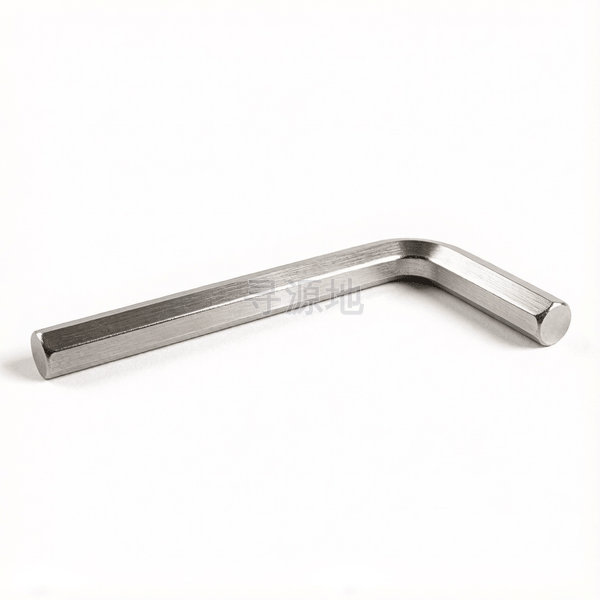

短型内六角扳手表8

Short hexagon scoket screw keys-Table 8

本标准已废止，现行替代版本为：BS 2470-8-2017

国标 GB	国际 ISO	德标 DIN	英标 BS
GB/T 119	ISO 2338	DIN 7	BS 2470-8-2012

螺纹尺寸 d		1/2	1/4	1/8	3/8	5/8	1/16	3/16	3/32	5/16	5/32	5/64	7/32	9/16
s	对边宽度最大值	0.5	0.25	0.125	0.375	0.625	0.0625	0.1875	0.0937	0.3125	0.1562	0.0781	0.2187	0.5625
s	对边宽度最小值	0.4975	0.2485	0.1235	0.3735	0.6225	0.0615	0.186	0.0927	0.311	0.1547	0.0771	0.2172	0.56
e	对角宽最小值	0.56	0.28	0.139	0.42	0.7	0.068	0.21	0.103	0.35	0.17	0.085	0.24	0.63
L1	max	5.344	3.344	2.344	4.344	6.344	1.844	2.844	2.094	3.844	2.594	1.969	3.094	5.844
L1	min	5.156	3.156	2.156	4.156	6.156	1.656	2.656	1.906	3.656	2.406	1.781	2.906	5.656
L2	max	1.719	1.219	0.844	1.469	1.969	0.656	1.031	0.75	1.344	0.938	0.703	1.125	1.844
L2	min	1.531	1.031	0.656	1.281	1.781	0.469	0.844	0.563	1.156	0.75	0.516	0.938	1.656

该标准（BS 2470-8-2012）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)

推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：51

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴

产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)

常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338

推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨

全流程工序步骤：

冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
