英标平台标准档案编号：BJT-BS-2470-8-634B
现行有效
BS 2470-8-2017

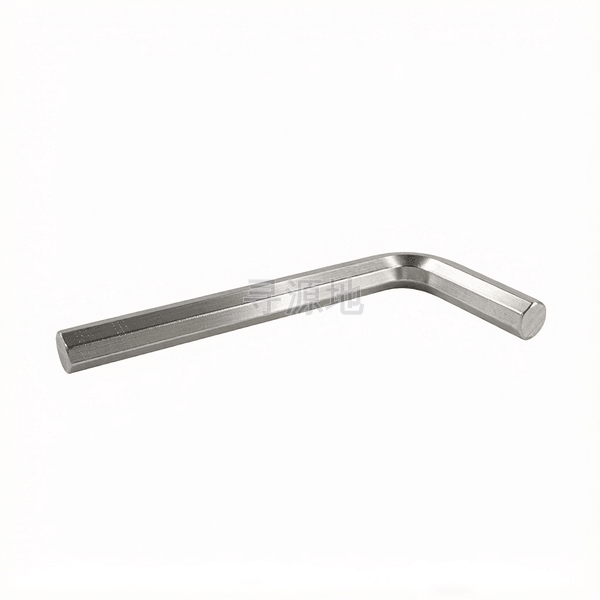

长型内六角扳手 表8
Long hexagon scoket screw keys-Table 8
| 国标 GB | 国际 ISO | 德标 DIN | 英标 BS |
|---|---|---|---|
| GB/T 119 | ISO 2338 | DIN 7 | BS 2470-8-2017 |
螺纹尺寸 d | 1/2 | 1/4 | 1/8 | 3/8 | 5/8 | 1/16 | 3/16 | 3/32 | 5/16 | 5/32 | 5/64 | 7/32 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | 对边宽度 最大值 | 0.5 | 0.25 | 0.125 | 0.375 | 0.625 | 0.0625 | 0.1875 | 0.0937 | 0.3125 | 0.1562 | 0.0781 | 0.2187 | 0.5625 |
| s | 对边宽度 最小值 | 0.4975 | 0.2485 | 0.1235 | 0.3735 | 0.6225 | 0.0615 | 0.186 | 0.0927 | 0.311 | 0.1547 | 0.0771 | 0.2172 | 0.56 |
| e | 对角宽 最小值 | 0.56 | 0.28 | 0.139 | 0.42 | 0.7 | 0.068 | 0.21 | 0.103 | 0.35 | 0.17 | 0.085 | 0.24 | 0.63 |
| L1 | max | 8.344 | 5.344 | 3.844 | 6.844 | 9.844 | 3.094 | 4.594 | 3.469 | 6.094 | 4.219 | 3.281 | 4.969 | 9.094 |
| L1 | min | 8.156 | 5.156 | 3.656 | 6.656 | 9.656 | 2.906 | 4.406 | 3.281 | 5.906 | 4.031 | 3.094 | 4.781 | 8.906 |
| L2 | max | 1.719 | 1.219 | 0.844 | 1.469 | 1.969 | 0.656 | 1.031 | 0.75 | 1.344 | 0.938 | 0.703 | 1.125 | 1.844 |
| L2 | min | 1.531 | 1.031 | 0.656 | 1.281 | 1.781 | 0.469 | 0.844 | 0.563 | 1.156 | 0.75 | 0.516 | 0.938 | 1.656 |
该标准（BS 2470-8-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
