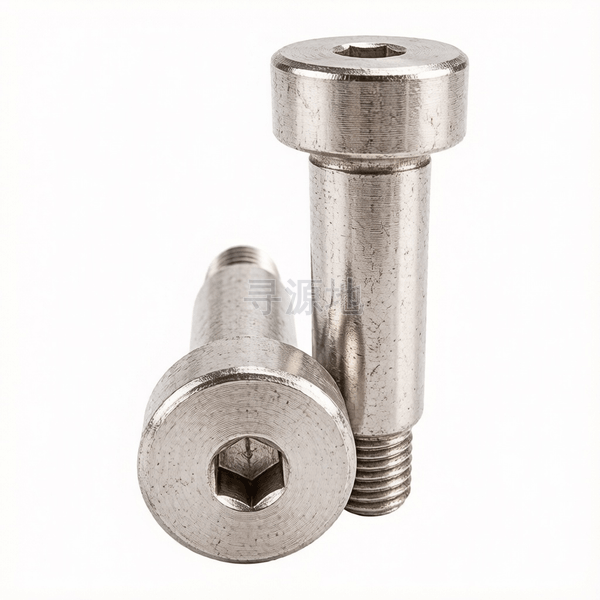

BS 2470-5-1973

英制内六角圆柱头轴肩螺钉粗牙表5

BS rough pole hexagon socket head shoulder screws-Table 5

本标准已废止，现行替代版本为：BS 2470-5-2017

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 70.1	ISO 4762	DIN 912	ASME B18.3	BS 2470-5-1973

螺纹尺寸 d		1/2	1/4	3/4	3/8	5/8	5/16
P	螺距	—	—	—	—	—	—
b	max	0.625	0.375	0.875	0.5	0.75	0.438
b	min	0.595	0.355	0.845	0.48	0.72	0.418
s	对边宽度最大值	0.253	0.127	0.379	0.19	0.316	0.1587
s	对边宽度最小值	0.25	0.125	0.375	0.1875	0.3125	0.1562
e	对角宽最小值	0.285	0.143	0.429	0.214	0.357	0.178
k	头部厚度最大值	0.313	0.188	0.5	0.25	0.375	0.219
k	头部厚度最小值	0.306	0.182	0.492	0.244	0.368	0.213
dk	头部外径最大值	0.75	0.375	1	0.563	0.875	0.438
dk	头部外径最小值	0.729	0.357	0.977	0.543	0.853	0.419
d	大径最大值	0.498	0.248	0.748	0.373	0.623	0.3105
d	大径最小值	0.496	0.246	0.746	0.371	0.621	0.3085
a	末端距最大值	0.125	0.083	0.182	0.111	0.154	0.1
t	min	0.188	0.094	0.281	0.141	0.234	0.117
d1	参数值	—	—	—	—	—	—
d2	max	0.281	0.122	0.493	0.228	0.377	0.174
d2	min	0.275	0.117	0.486	0.223	0.371	0.169

该标准（BS 2470-5-1973）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80

表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80

对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1

推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

全流程工序步骤：

SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
