BS 2470-4-2017

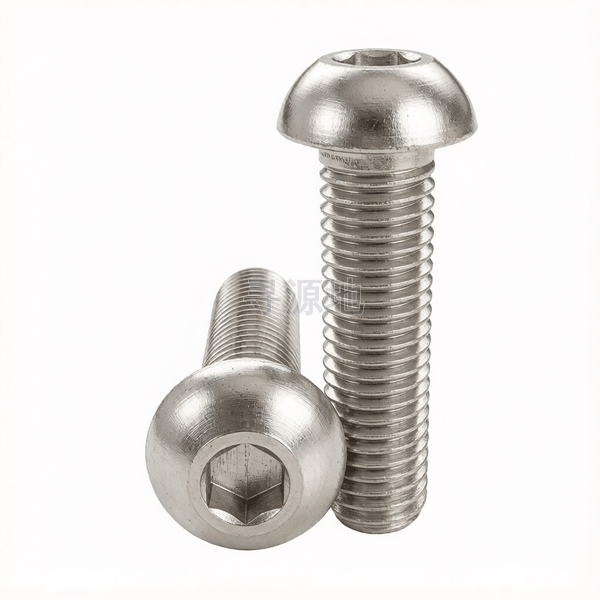

统一螺纹内六角圆头螺钉表4

UN hexagon socket button head screws-Table 4

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 70.1	ISO 4762	DIN 912	ASME B18.3	BS 2470-4-2017

螺纹尺寸 d		#0	#1	#2	#3	#4	#5	#6	#8	#10	1/2	1/4	3/8	5/8	5/16
P	螺距	80	64	56	48	40	40	32	32	24	13	20	16	11	18
s	对边宽度最大值	0.036	0.051	0.051	0.0635	0.0635	0.0791	0.0791	0.0952	0.127	0.316	0.1587	0.2217	0.379	0.19
s	对边宽度最小值	0.035	0.05	0.05	0.0625	0.0625	0.0781	0.0781	0.0937	0.125	0.3125	0.1562	0.2187	0.375	0.1875
e	对角宽最小值	0.04	0.057	0.057	0.071	0.071	0.089	0.089	0.107	0.143	0.357	0.178	0.25	0.429	0.214
k	头部厚度最大值	0.032	0.039	0.046	0.052	0.059	0.066	0.0736	0.087	0.101	0.265	0.132	0.199	0.331	0.166
k	头部厚度最小值	0.026	0.033	0.038	0.044	0.051	0.058	0.063	0.077	0.091	0.245	0.122	0.185	0.311	0.152
dk	头部外径最大值	0.114	0.139	0.164	0.188	0.213	0.238	0.262	0.312	0.361	0.875	0.437	0.656	1	0.547
dk	头部外径最小值	0.104	0.129	0.154	0.176	0.201	0.226	0.25	0.298	0.347	0.851	0.419	0.626	0.97	0.527
r	过渡圆角最小值	0.005	0.005	0.005	0.005	0.005	0.005	0.005	0.01	0.01	0.02	0.015	0.015	0.02	0.015
da	过渡圆径最大值	0.08	0.093	0.106	0.119	0.132	0.145	0.158	0.194	0.22	0.56	0.29	0.415	0.685	0.352
t	min	0.02	0.028	0.028	0.035	0.035	0.044	0.044	0.052	0.07	0.175	0.087	0.122	0.21	0.105

该标准（BS 2470-4-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80

表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80

对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1

推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

全流程工序步骤：

SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
