BS 2470-3-2017

统一螺纹内六角沉头螺钉表3

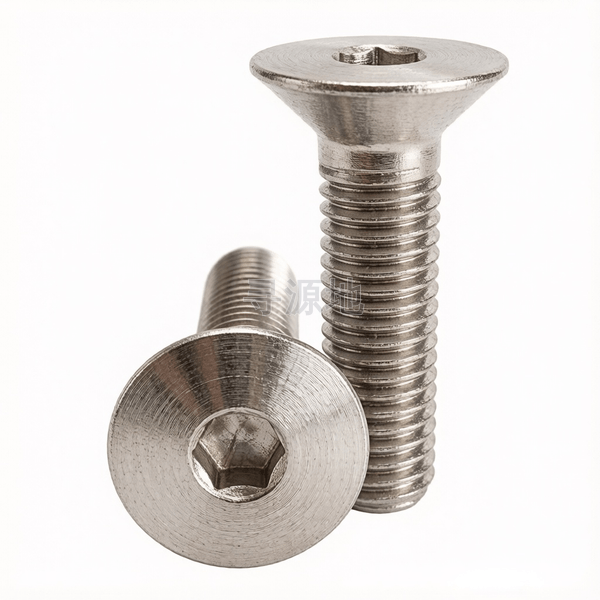

UN hexagon socket countersunk head screws-Table 3

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 70.3	ISO 10642	DIN 7991	ASME B18.3	BS 2470-3-2017

螺纹尺寸 d		#0	#1	#2	#3	#4	#5	#6	#8	#10	1/2	1/4	3/4	3/8	5/8	5/16	7/16
P	螺距	80	64	56	48	40	40	32	32	24	13	20	10	16	11	18	14
s	对边宽度最大值	0.036	0.051	0.051	0.0635	0.0635	0.0791	0.0791	0.0952	0.127	0.316	0.1587	0.505	0.2217	0.379	0.19	0.253
s	对边宽度最小值	0.035	0.05	0.05	0.0625	0.0625	0.0781	0.0781	0.0937	0.125	0.3125	0.1562	0.5	0.2187	0.375	0.1875	0.25
e	对角宽最小值	0.04	0.057	0.057	0.071	0.071	0.089	0.089	0.107	0.143	0.357	0.178	0.571	0.25	0.429	0.214	0.285
k	头部厚度	0.046	0.057	0.066	0.075	0.085	0.093	0.1	0.116	0.131	0.26	0.167	0.41	0.241	0.335	0.205	0.242
dk	头部外径最大值	0.138	0.168	0.197	0.226	0.255	0.281	0.307	0.359	0.411	0.937	0.531	1.438	0.781	1.188	0.656	0.844
dk	头部外径最小值	0.117	0.143	0.168	0.193	0.218	0.24	0.263	0.311	0.359	0.857	0.476	1.293	0.704	1.065	0.589	0.755
t	min	0.025	0.031	0.038	0.044	0.055	0.061	0.066	0.076	0.087	0.172	0.111	0.22	0.159	0.22	0.135	0.159

该标准（BS 2470-3-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级10.9; 12.9; A2-70

表面处理规范氧化发黑浸油;达克罗涂覆;镀锌钝化;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

机床导轨滑块表面齐平安装、机械运动部件沉孔紧固、防磕碰防干涉装配结构

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：10.9; 12.9; A2-70

对应国际/德标：DIN 7991; ISO 10642; ASME B18.3; GB/T 70.3

推荐表面防腐：氧化发黑浸油;达克罗涂覆;镀锌钝化;本色钝化
