BS 2470-3-2004

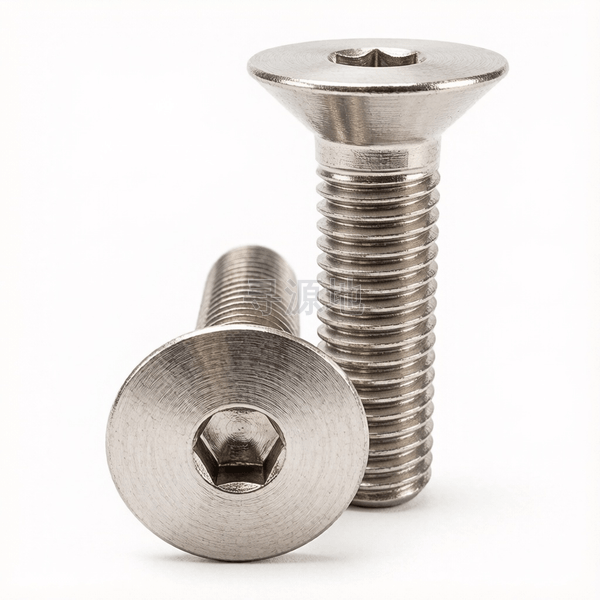

统一螺纹内六角沉头螺钉表3

UN hexagon socket countersunk head screws-Table 3

本标准已废止，现行替代版本为：BS 2470-3-2017

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 70.3	ISO 10642	DIN 7991	ASME B18.3	BS 2470-3-2004

螺纹尺寸 d		#0	#1	#2	#3	#4	#5	#6	#8	#10	1/2	1/4	3/4	3/8	5/8	5/16	7/16
P	螺距	80	64	56	48	40	40	32	32	24	13	20	10	16	11	18	14
s	对边宽度最大值	0.036	0.051	0.051	0.0635	0.0635	0.0791	0.0791	0.0952	0.127	0.316	0.1587	0.505	0.2217	0.379	0.19	0.253
s	对边宽度最小值	0.035	0.05	0.05	0.0625	0.0625	0.0781	0.0781	0.0937	0.125	0.3125	0.1562	0.5	0.2187	0.375	0.1875	0.25
e	对角宽最小值	0.04	0.057	0.057	0.071	0.071	0.089	0.089	0.107	0.143	0.357	0.178	0.571	0.25	0.429	0.214	0.285
k	头部厚度	0.046	0.057	0.066	0.075	0.085	0.093	0.1	0.116	0.131	0.26	0.167	0.41	0.241	0.335	0.205	0.242
dk	头部外径最大值	0.138	0.168	0.197	0.226	0.255	0.281	0.307	0.359	0.411	0.937	0.531	1.438	0.781	1.188	0.656	0.844
dk	头部外径最小值	0.117	0.143	0.168	0.193	0.218	0.24	0.263	0.311	0.359	0.857	0.476	1.293	0.704	1.065	0.589	0.755
t	min	0.025	0.031	0.038	0.044	0.055	0.061	0.066	0.076	0.087	0.172	0.111	0.22	0.159	0.22	0.135	0.159

该标准（BS 2470-3-2004）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级10.9; 12.9; A2-70

表面处理规范氧化发黑浸油;达克罗涂覆;镀锌钝化;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

机床导轨滑块表面齐平安装、机械运动部件沉孔紧固、防磕碰防干涉装配结构

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：10.9; 12.9; A2-70

对应国际/德标：DIN 7991; ISO 10642; ASME B18.3; GB/T 70.3

推荐表面防腐：氧化发黑浸油;达克罗涂覆;镀锌钝化;本色钝化

全流程工序步骤：

合金钢盘圆球化退火 → 冷拔 → 多工位冷镦成型锥形沉头与内六角孔 → 精密滚丝 → 保护气氛调质热处理 → 表面发黑涂防锈油或电镀 → 除氢烘烤 → 光学全检锥面与螺纹公差 → 装盒入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
