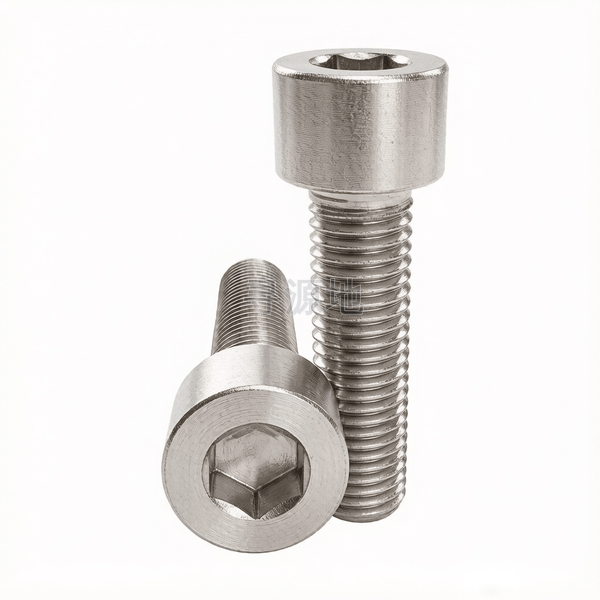

BS 2470-2B-1973

英制内六角圆柱头螺钉表2B

BS hexagon socket plain heads cap screws-Table 2B

本标准已废止，现行替代版本为：BS 2470-2B-2017

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 70.1	ISO 4762	DIN 912	ASME B18.3	BS 2470-2B-1973

螺纹尺寸 d		1	1/2	1/4	3/4	3/8	5/8	7/8	3/16	5/16	7/16
P	螺距	—	—	—	—	—	—	—	—	—	—
s	对边宽度最大值	0.631	0.379	0.19	0.568	0.316	0.505	0.568	0.1587	0.2217	0.316
s	对边宽度最小值	0.625	0.375	0.1875	0.5625	0.3125	0.5	0.5625	0.1562	0.2187	0.3125
e	对角宽最小值	0.715	0.429	0.214	0.643	0.357	0.571	0.643	0.178	0.25	0.357
k	头部厚度最大值	1	0.5	0.25	0.75	0.375	0.625	0.875	0.187	0.312	0.437
k	头部厚度最小值	0.988	0.492	0.244	0.74	0.368	0.616	0.864	0.182	0.306	0.43
dk	头部外径最大值	1.312	0.75	0.375	1	0.562	0.875	1.125	0.312	0.437	0.625
dk	头部外径最小值	1.291	0.735	0.365	0.982	0.55	0.858	1.105	0.303	0.425	0.611
r	过渡圆角最小值	0.04	0.02	0.009	0.03	0.015	0.024	0.034	0.009	0.012	0.018
da	过渡圆径最大值	1.1	0.552	0.278	0.828	0.415	0.689	0.963	0.2155	0.3465	0.4835
t	min	0.495	0.245	0.12	0.37	0.182	0.307	0.432	0.089	0.151	0.213

该标准（BS 2470-2B-1973）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80

表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80

对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1

推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

全流程工序步骤：

SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
