英标平台标准档案编号：BJT-BS-2061-5-AA99
已被 BS 2061-5-2012 替代
替代新版：BS 2061-5-2012→
BS 2061-5-1953

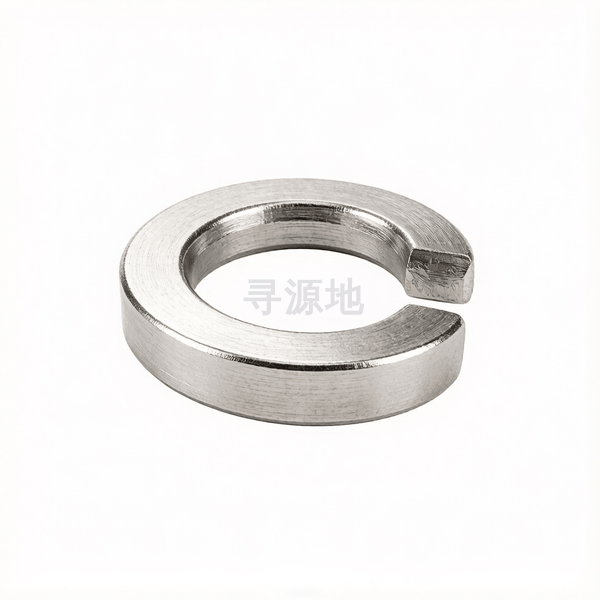

B型弹簧垫圈 表5
Type B single coil rectangular section spring washers-Table 5
本标准已废止，现行替代版本为：BS 2061-5-2012
前往新版标准→
| 国标 GB | 德标 DIN | 英标 BS |
|---|---|---|
| GB/T 93 | DIN 127B | BS 2061-5-1953 |
螺纹尺寸 d | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.092 | 0.064 | 0.128 | 0.064 | 0.128 | 0.064 | 0.064 | 0.092 |
| H | 高度/厚度 | 0.184 | 0.128 | 0.256 | 0.128 | 0.256 | 0.128 | 0.128 | 0.184 |
| dc | 法兰外径 | 0.915 | 0.465 | 1.276 | 0.694 | 1.072 | 0.6 | 0.789 | 1.009 |
该标准（BS 2061-5-1953）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
