英标平台标准档案编号：BJT-BS-1981-9B34
现行有效
BS 1981-2017

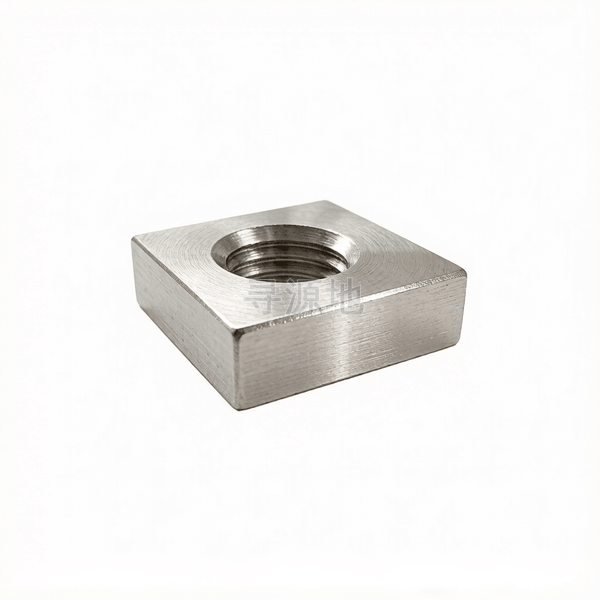

无倒角四方薄螺母
Square thin nuts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 6172.1 | ISO 4035 | DIN 439 | ASME B18.2.2 | BS 1981-2017 |
螺纹尺寸 d | #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 | 1/4 | 3/8 | 5/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 80 | — | — | — | — | — | — | — | — | — | — | — | — |
| s | 对边宽度 最大值 | 0.156 | 0.156 | 0.187 | 0.187 | 0.25 | 0.312 | 0.312 | 0.344 | 0.375 | 0.437 | 0.437 | 0.625 | 0.562 |
| s | 对边宽度 最小值 | 0.15 | 0.15 | 0.18 | 0.18 | 0.241 | 0.302 | 0.302 | 0.332 | 0.362 | 0.423 | 0.423 | 0.607 | 0.545 |
| e | max | 0.221 | 0.221 | 0.265 | 0.265 | 0.354 | 0.442 | 0.442 | 0.486 | 0.53 | 0.619 | 0.619 | 0.833 | 0.748 |
| e | 对角宽 最小值 | 0.206 | 0.206 | 0.247 | 0.247 | 0.331 | 0.415 | 0.415 | 0.456 | 0.497 | 0.581 | 0.581 | 0.833 | 0.748 |
| k | 头部厚度 最大值 | 0.05 | 0.05 | 0.066 | 0.066 | 0.098 | 0.114 | 0.114 | 0.13 | 0.13 | 0.161 | 0.193 | 0.257 | 0.225 |
| k | 头部厚度 最小值 | 0.043 | 0.043 | 0.057 | 0.057 | 0.087 | 0.102 | 0.102 | 0.117 | 0.117 | 0.148 | 0.178 | 0.239 | 0.208 |
该标准（BS 1981-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级 (6H)
推荐性能等级04级; 05级; A2-035
表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：04级; 05级; A2-035
对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2
推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗
全流程工序步骤：
低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
