BS 1981-4-2017

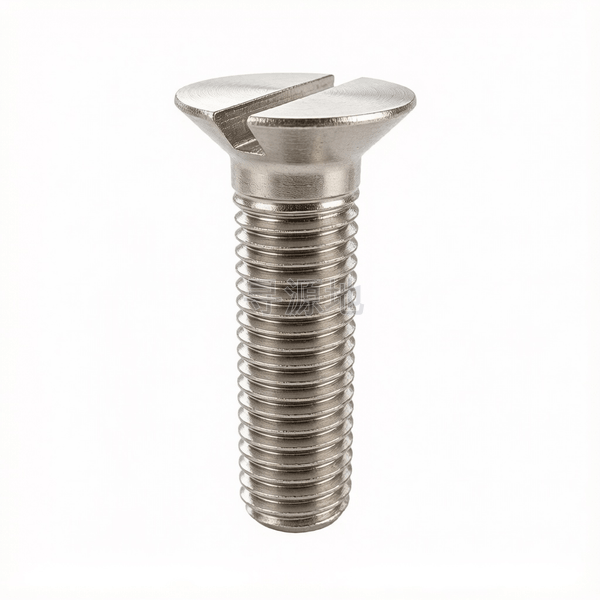

统一螺纹80°开槽沉头螺钉表4

80°Slotted countersunk head screws-Table 4

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 819.1	ISO 7046-1	DIN 965	ASME B18.6.3	BS 1981-4-2017

螺纹尺寸 d		#0	#1	#2	#3	#4	#5	#6	#8	#10	#12	1/2	1/4	3/4	3/8	5/8	5/16	7/16
P	螺距	80	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
k	头部厚度	0.035	0.043	0.051	0.059	0.067	0.075	0.083	0.1	0.116	0.132	0.223	0.153	0.372	0.23	0.298	0.191	0.223
dk	头部外径最大值	0.119	0.146	0.172	0.199	0.225	0.252	0.279	0.332	0.385	0.438	0.875	0.507	1.375	0.762	1.125	0.635	0.812
dk	头部外径最小值	0.099	0.123	0.147	0.171	0.195	0.22	0.244	0.292	0.34	0.389	0.775	0.452	1.23	0.685	1.002	0.568	0.723
t	max	0.015	0.019	0.023	0.027	0.03	0.034	0.038	0.045	0.053	0.06	0.103	0.07	0.171	0.106	0.137	0.088	0.103
t	min	0.01	0.012	0.015	0.017	0.02	0.022	0.024	0.029	0.034	0.039	0.065	0.046	0.111	0.07	0.088	0.058	0.066
n	max	0.023	0.026	0.031	0.035	0.039	0.043	0.048	0.054	0.06	0.067	0.106	0.075	0.149	0.094	0.133	0.084	0.094
n	min	0.016	0.019	0.023	0.027	0.031	0.035	0.039	0.045	0.05	0.056	0.091	0.064	0.131	0.081	0.116	0.072	0.081

该标准（BS 1981-4-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

全流程工序步骤：

低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
