BS 1981-11-2012

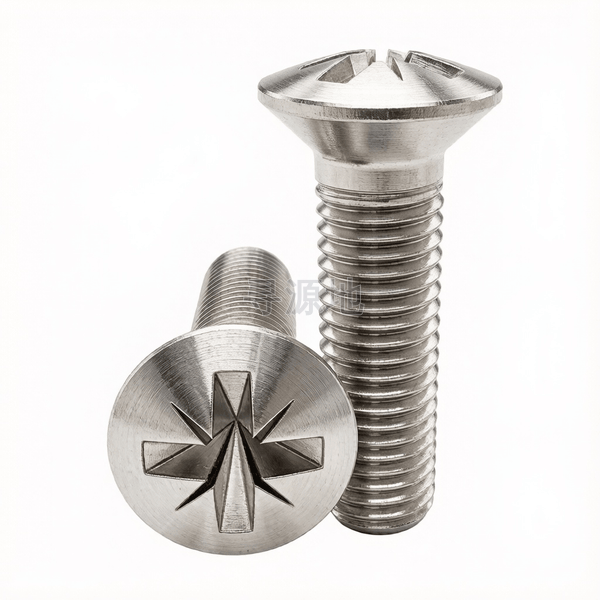

统一螺纹80°米字槽半沉头螺钉(车制)表11
80°Countersunk raised head screws with type Z cross recess(truncated)-Table 11
本标准已废止，现行替代版本为：BS 1981-11-2017
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | ASME B18.6.3 | BS 1981-11-2012 |
螺纹尺寸 d | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 | 1/4 | 3/8 | 5/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — | — | — | — | — |
| k | 头部厚度 | 0.036 | 0.042 | 0.047 | 0.053 | 0.059 | 0.07 | 0.081 | 0.092 | 0.107 | 0.161 | 0.134 |
| dk | 头部外径 最大值 | 0.172 | 0.199 | 0.225 | 0.252 | 0.279 | 0.332 | 0.385 | 0.438 | 0.507 | 0.762 | 0.635 |
| dk | 头部外径 最小值 | 0.147 | 0.171 | 0.195 | 0.22 | 0.244 | 0.292 | 0.34 | 0.389 | 0.452 | 0.685 | 0.568 |
| t | max | 0.053 | 0.067 | 0.082 | 0.073 | 0.092 | 0.107 | 0.124 | 0.133 | 0.152 | 0.231 | 0.205 |
| t | min | 0.043 | 0.057 | 0.072 | 0.055 | 0.074 | 0.089 | 0.106 | 0.115 | 0.134 | 0.213 | 0.187 |
| f | 参数值 | 0.029 | 0.033 | 0.037 | 0.041 | 0.045 | 0.052 | 0.06 | 0.068 | 0.079 | 0.117 | 0.099 |
| M | 参数值 | 0.095 | 0.109 | 0.123 | 0.15 | 0.169 | 0.183 | 0.2 | 0.261 | 0.28 | 0.398 | 0.373 |
| No. | 参数值 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 4 |
该标准（BS 1981-11-2012）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
