英标平台标准档案编号：BJT-BS-1802-4-39FE
已被 BS 1802-4-2013 替代
替代新版：BS 1802-4-2013→
BS 1802-4-1951

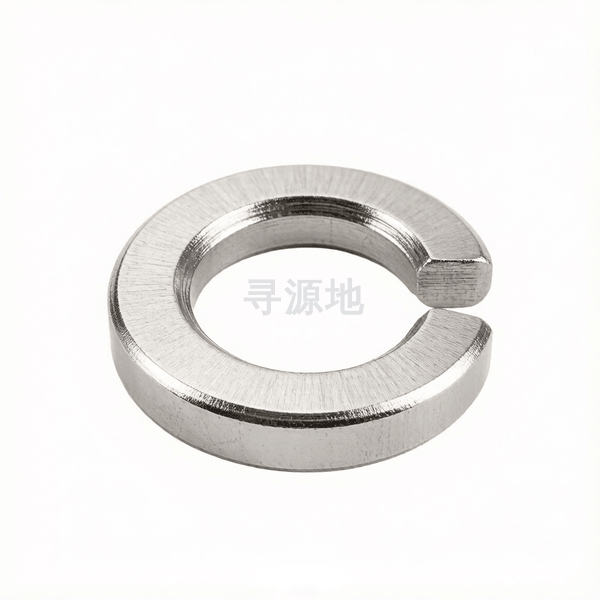

B型弹簧垫圈 表4
Type B single coil rectangular section spring washers-Table 4
本标准已废止，现行替代版本为：BS 1802-4-2013
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 英标 BS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | BS 1802-4-1951 |
螺纹尺寸 d | 1 | 2 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.187 | 0.25 | 0.092 | 0.064 | 0.128 | 0.064 | 0.128 | 0.128 | 0.187 | 0.187 | 0.187 | 0.25 | 0.187 | 0.064 | 0.064 | 0.092 |
| H | 高度/厚度 | 0.374 | 0.5 | 0.184 | 0.128 | 0.256 | 0.128 | 0.256 | 0.256 | 0.374 | 0.374 | 0.374 | 0.5 | 0.374 | 0.128 | 0.128 | 0.184 |
| dc | 法兰外径 | 1.624 | 3.062 | 0.851 | 0.465 | 1.276 | 0.694 | 1.072 | 1.442 | 2.312 | 1.936 | 1.75 | 2.686 | 2.062 | 0.6 | 0.789 | 1.009 |
| d | 大径 最大值 | 1.0625 | 2.0625 | 0.5312 | 0.2812 | 0.8125 | 0.4062 | 0.6875 | 0.9375 | 1.5625 | 1.3125 | 1.1875 | 1.8125 | 1.4375 | 0.3437 | 0.4687 | 0.625 |
| d | 大径 最小值 | 1.0312 | 2.0312 | 0.5156 | 0.2656 | 0.7812 | 0.3906 | 0.6562 | 0.9062 | 1.5312 | 1.2812 | 1.1562 | 1.7812 | 1.4062 | 0.3281 | 0.4531 | 0.5937 |
该标准（BS 1802-4-1951）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
