BS 1769-1951

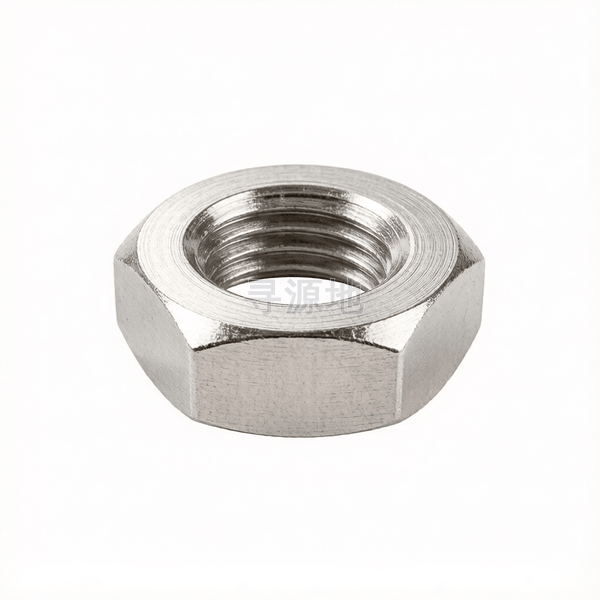

粗制统一螺纹重型六角薄螺母
Black hexagon thin nuts
本标准已废止，现行替代版本为：BS 1769-2013
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 6172.1 | ISO 4035 | DIN 439 | ASME B18.2.2 | BS 1769-1951 |
螺纹尺寸 d | 1 | 2 | 1/2 | 3/4 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | 4.5 | — | — | — | — | — | — | — | 5 | — |
| s | 对边宽度 最大值 | 1.625 | 3.125 | 0.875 | 1.25 | 1.0625 | 1.4375 | 2.375 | 2 | 1.8125 | 2.75 | 2.1875 |
| s | 对边宽度 最小值 | 1.595 | 3.065 | 0.855 | 1.225 | 1.0375 | 1.4075 | 2.33 | 1.955 | 1.7825 | 2.69 | 2.1425 |
| k | 头部厚度 最大值 | 0.59 | 1.169 | 0.332 | 0.462 | 0.397 | 0.526 | 0.911 | 0.782 | 0.655 | 1.04 | 0.846 |
| k | 头部厚度 最小值 | 0.534 | 1.081 | 0.292 | 0.414 | 0.353 | 0.474 | 0.839 | 0.718 | 0.595 | 0.96 | 0.778 |
该标准（BS 1769-1951）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级 (6H)
推荐性能等级04级; 05级; A2-035
表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：04级; 05级; A2-035
对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2
推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗
全流程工序步骤：
低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
