BS 1769-1951
粗制统一螺纹重型全螺纹六角头螺栓

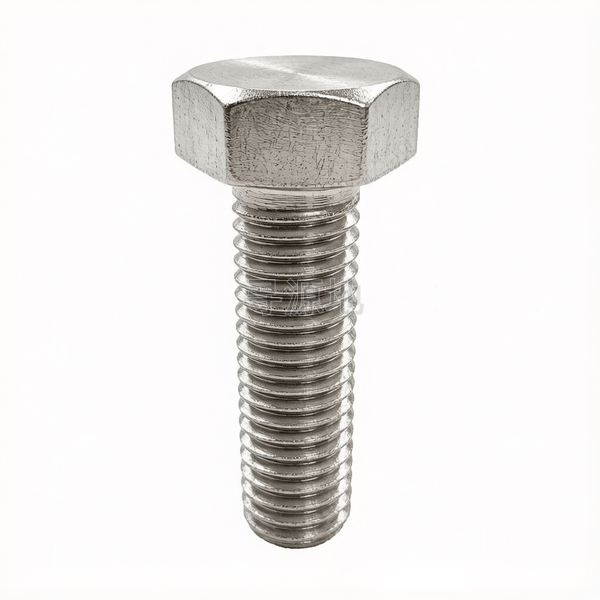

Black hexagon head bolts with strength shank-full thread
本标准已废止，现行替代版本为：BS 1769-2013
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | BS 1769-1951 |
螺纹尺寸 d | 1 | 2 | 1/2 | 3/4 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | 4.5 | — | — | — | — | — | — | — | 5 | — |
| s | 对边宽度 最大值 | 1.625 | 3.125 | 0.875 | 1.25 | 1.0625 | 1.4375 | 2.375 | 2 | 1.8125 | 2.75 | 2.1875 |
| s | 对边宽度 最小值 | 1.595 | 3.065 | 0.855 | 1.225 | 1.0375 | 1.4075 | 2.33 | 1.955 | 1.7825 | 2.69 | 2.1425 |
| k | 头部厚度 最大值 | 0.778 | 1.482 | 0.426 | 0.618 | 0.522 | 0.714 | 1.161 | 0.97 | 0.874 | 1.352 | 1.065 |
| k | 头部厚度 最小值 | 0.722 | 1.394 | 0.386 | 0.57 | 0.478 | 0.662 | 1.089 | 0.906 | 0.814 | 1.272 | 0.997 |
| r | 过渡圆角 最大值 | 0.0625 | 0.125 | 0.0313 | 0.0625 | 0.0625 | 0.0625 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
工程机械底座固定、通用机电设备组装、压力管道对夹法兰连接、钢构紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤24mm且l≤10d/150mm); B级 (大规格/长规格)
常用材料与性能等级：4.8; 8.8; 10.9; 12.9; A2-70; A4-70
对应国际/德标：GB/T 5783; DIN 933; ISO 4017; ASME B18.2.1
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;氧化发黑;本色酸洗
全流程工序步骤：
盘条退火软化 → 酸洗磷化 → 冷拔抽线 → 冷镦下料成型六角头 → 切六角飞边 → 滚丝机全螺纹搓丝 → 调质热处理网带炉淬火回火 → 表面电镀/热浸锌/达克罗 → 去氢烘烤 → 通止规螺纹检验 → 称重装箱
