BS 1210-23-1963

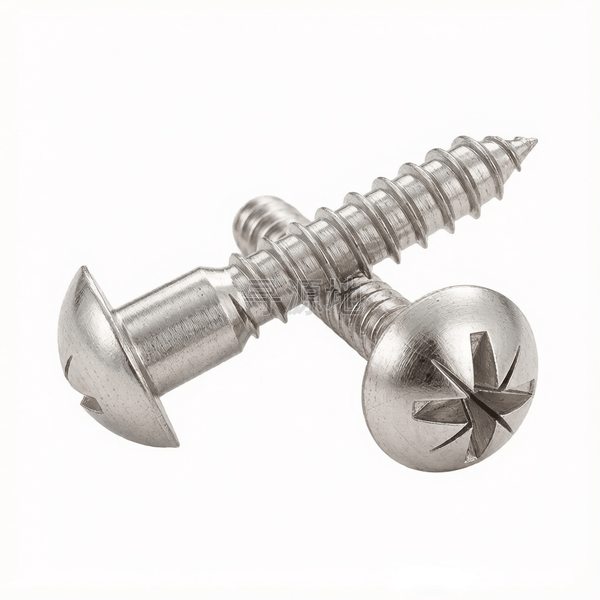

米字槽(Z型)圆头木螺钉表23

Inch cross recessed with type Z round head wood screws-Table 23

本标准已废止，现行替代版本为：BS 1210-23-1998

国标 GB	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 99~101	DIN 7997	ASME B18.6.1	BS 1210-23-1963

螺纹尺寸 d		#3	#4	#5	#6	#7	#8	#9	#10	#12	#14	#16
P	螺距	24	22	20	18	16	14	12	12	10	9	8
k	头部厚度最大值	0.071	0.081	0.09	0.1	0.109	0.118	0.127	0.136	0.154	0.171	0.19
k	头部厚度最小值	0.065	0.073	0.082	0.09	0.099	0.107	0.116	0.125	0.142	0.159	0.176
dk	头部外径最大值	0.189	0.215	0.241	0.267	0.293	0.319	0.345	0.372	0.424	0.476	0.529
dk	头部外径最小值	0.179	0.205	0.231	0.256	0.281	0.306	0.331	0.357	0.407	0.457	0.508
t	max	0.073	0.083	0.084	0.092	0.101	0.107	0.115	0.122	0.135	0.16	0.171
t	min	0.057	0.067	0.066	0.074	0.083	0.089	0.097	0.104	0.117	0.142	0.153
ds	max	0.097	0.113	0.127	0.141	0.155	0.169	0.183	0.197	0.225	0.253	0.281
ds	min	0.09	0.104	0.117	0.131	0.145	0.159	0.173	0.186	0.212	0.238	0.266
M	参数值	0.104	0.114	0.146	0.154	0.162	0.168	0.176	0.184	0.242	0.266	0.276
No.	参数值	1	1	2	2	2	2	2	2	3	3	3

该标准（BS 1210-23-1963）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准商用级

推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢

表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：69

所属工业领域：家具/木工

核心连接场景：家具制造、木制品装配、木结构连接、装修固定

主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接

典型应用节点：

石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接

产品等级（精度）：标准商用级

常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢

对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101

推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀

全流程工序步骤：

低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
