英标平台标准档案编号：BJT-BS-1083-10A2
已被 BS 1083-2017 替代
替代新版：BS 1083-2017→

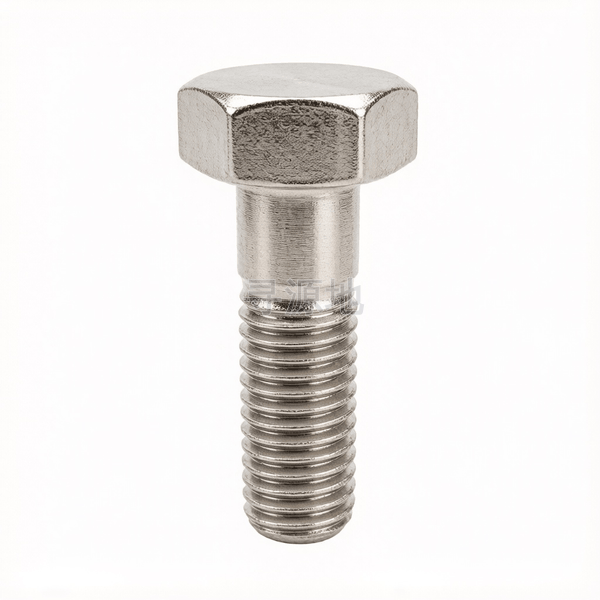

BS 1083-1965
英制精制六角头螺栓
BS hexagon bolt
本标准已废止，现行替代版本为：BS 1083-2017
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | BS 1083-1965 |
螺纹尺寸 d | 1 | 2 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — | — | — | — | — | — | 8 | — | — | — |
| b | min | 2 | 4 | 1 | 0.5 | 1.5 | 0.75 | 1.25 | 1.75 | 3 | 2.5 | 2.25 | 3.5 | 2.75 | 0.625 | 0.875 | 1.125 |
| s | 对边宽度 最大值 | 1.48 | 2.76 | 0.82 | 0.445 | 1.2 | 0.6 | 1.01 | 1.3 | 2.22 | 1.86 | 1.67 | 2.58 | 2.05 | 0.525 | 0.71 | 0.92 |
| s | 对边宽度 最小值 | 1.468 | 2.7 | 0.812 | 0.438 | 1.19 | 0.592 | 1 | 1.288 | 2.175 | 1.815 | 1.64 | 2.52 | 2.005 | 0.518 | 0.702 | 0.912 |
| k | 头部厚度 最大值 | 0.666 | 1.33 | 0.343 | 0.176 | 0.5 | 0.26 | 0.417 | 0.583 | 1 | 0.93 | 0.75 | 1.17 | 0.92 | 0.218 | 0.302 | 0.375 |
| k | 头部厚度 最小值 | 0.636 | 1.27 | 0.333 | 0.166 | 0.48 | 0.25 | 0.407 | 0.563 | 0.96 | 0.79 | 0.71 | 1.11 | 0.88 | 0.208 | 0.292 | 0.365 |
| r | 过渡圆角 最大值 | 0.095 | 0.095 | 0.025 | 0.025 | 0.045 | 0.025 | 0.045 | 0.065 | 0.095 | 0.095 | 0.095 | 0.095 | 0.095 | 0.025 | 0.025 | 0.045 |
| r | 过渡圆角 最小值 | 0.06 | 0.06 | 0.015 | 0.015 | 0.02 | 0.015 | 0.02 | 0.04 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.015 | 0.015 | 0.02 |
| ds | max | 1 | 2 | 0.5 | 0.25 | 0.75 | 0.375 | 0.625 | 0.875 | 1.5 | 1.25 | 1.125 | 1.75 | 1.375 | 0.3125 | 0.4375 | 0.5625 |
| ds | min | 0.992 | 1.99 | 0.496 | 0.2465 | 0.744 | 0.3715 | 0.619 | 0.867 | 1.49 | 1.242 | 1.117 | 1.74 | 1.365 | 0.309 | 0.4335 | 0.5585 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
