英标平台标准档案编号：BJT-BS-1083-0061
现行有效
BS 1083-2017

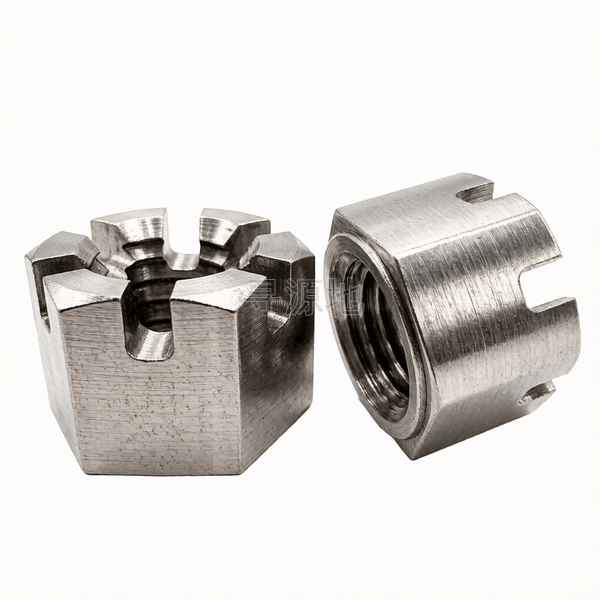

精制单倒角六角开槽螺母-垫圈面
Slotted hexagon nuts-washer faced
| 国标 GB | 国际 ISO | 德标 DIN | 英标 BS |
|---|---|---|---|
| GB/T 6178 | ISO 7035 | DIN 935 | BS 1083-2017 |
螺纹尺寸 d | 1 | 2 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — | — | — | — | — | — | 8 | — | — | — |
| s | 对边宽度 最大值 | 1.48 | 2.76 | 0.82 | 0.445 | 1.2 | 0.6 | 1.01 | 1.3 | 2.22 | 1.86 | 1.67 | 2.58 | 2.05 | 0.525 | 0.71 | 0.92 |
| s | 对边宽度 最小值 | 1.468 | 2.7 | 0.812 | 0.438 | 1.19 | 0.592 | 1 | 1.288 | 2.175 | 1.815 | 1.64 | 2.52 | 2.005 | 0.518 | 0.702 | 0.912 |
| k | 头部厚度 最大值 | 0.875 | 1.75 | 0.437 | 0.26 | 0.687 | 0.312 | 0.562 | 0.75 | 1.375 | 1.125 | 1 | 1.625 | 1.25 | 0.28 | 0.375 | 0.5 |
| k | 头部厚度 最小值 | 0.865 | 1.73 | 0.427 | 0.25 | 0.667 | 0.302 | 0.552 | 0.74 | 1.355 | 1.105 | 0.99 | 1.605 | 1.23 | 0.27 | 0.365 | 0.49 |
| c | 倒角高 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| dw | max | 1.453 | 2.675 | 0.8 | 0.428 | 1.175 | 0.582 | 0.985 | 1.273 | 2.155 | 1.795 | 1.62 | 2.495 | 1.985 | 0.508 | 0.69 | 0.9 |
| dw | min | 1.443 | 2.665 | 0.79 | 0.418 | 1.165 | 0.572 | 0.975 | 1.263 | 2.145 | 1.785 | 1.61 | 2.485 | 1.975 | 0.498 | 0.68 | 0.89 |
| n | max | 0.26 | 0.426 | 0.135 | 0.1 | 0.218 | 0.1 | 0.175 | 0.218 | 0.3 | 0.3 | 0.26 | 0.343 | 0.3 | 0.1 | 0.135 | 0.175 |
| n | min | 0.25 | 0.416 | 0.125 | 0.09 | 0.208 | 0.09 | 0.165 | 0.208 | 0.29 | 0.29 | 0.25 | 0.333 | 0.29 | 0.09 | 0.125 | 0.165 |
| w | max | 0.595 | 1.282 | 0.297 | 0.17 | 0.453 | 0.222 | 0.375 | 0.516 | 1.047 | 0.797 | 0.72 | 1.25 | 0.922 | 0.19 | 0.235 | 0.313 |
| w | min | 0.585 | 1.262 | 0.287 | 0.16 | 0.443 | 0.212 | 0.365 | 0.506 | 1.027 | 0.777 | 0.71 | 1.23 | 0.902 | 0.18 | 0.225 | 0.303 |
该标准（BS 1083-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级
推荐性能等级8级; 10级
表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死
生产制造工艺与质量控制
产品等级（精度）：A级 / B级
常用材料与性能等级：8级; 10级
对应国际/德标：GB/T 6178; DIN 935; ISO 7035
推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗
全流程工序步骤：
盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
