美标平台标准档案编号：BJT-ASTM-F595M-2-5EE8
现行有效
ASTM F595M-2-2017

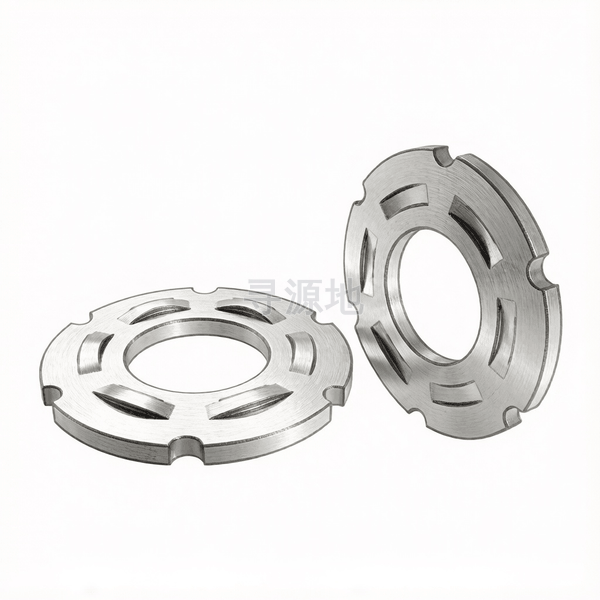

10.9级米制高强度直接压力指示垫圈 表2
Class 10.9 metric high Strength direct pressure indicator plain washers-table 2
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | ASTM F595M-2-2017 |
螺纹尺寸 d | Φ12 | Φ16 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | |
|---|---|---|---|---|---|---|---|---|
| h | max | 3.8 | 4.8 | 4.8 | 5.8 | 5.8 | 5.8 | 5.8 |
| h | min | 2.5 | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| dc | 法兰外径 最大值 | 25 | 33 | 40 | 42 | 47 | 52 | 56 |
| dc | 法兰外径 最小值 | 23.7 | 31.4 | 38.4 | 40.4 | 45.4 | 50.1 | 54.1 |
| d | 大径 最大值 | 13.43 | 17.43 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 |
| d | 大径 最小值 | 13 | 17 | 21 | 23 | 25 | 28 | 31 |
| Compression | load/KN max | 131 | 206 | 254 | 296 | 384 | 469 | 684 |
| Compression | load/KN min | 114 | 179 | 221 | 257 | 334 | 408 | 595 |
该标准（ASTM F595M-2-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
